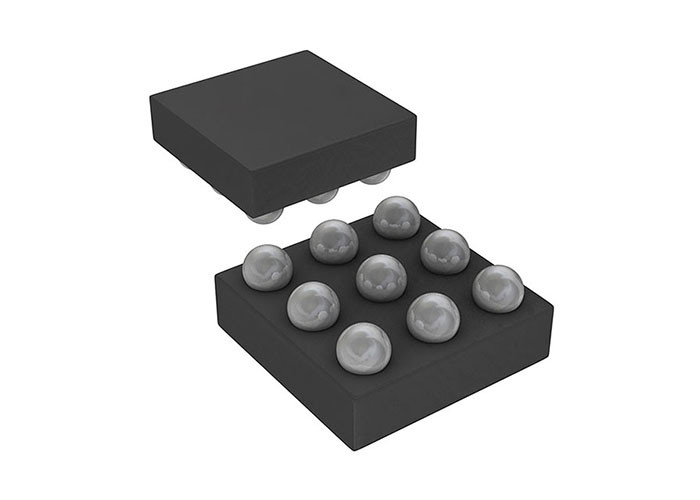

MAX17260SEWL Интегральная микросхема системы управления батареями IC Lithium Ion 9-WLP
Общее описание
MAX17260SEWL — это микросхема индикатора заряда батареи со сверхнизким энергопотреблением, реализующая алгоритм Maxim ModelGauge™ m5. Микросхема контролирует одноэлементную аккумуляторную батарею и поддерживает как высоковольтное, так и низковольтное измерение тока.
Микросхема обеспечивает точные измерения тока, напряжения и температуры. Температура аккумуляторной батареи измеряется с помощью внутреннего датчика температуры или внешнего термистора. 2-проводной интерфейс I2C обеспечивает доступ к данным и управляющим регистрам. Микросхема доступна в миниатюрном бессвинцовом корпусе с шагом 0,4 мм, размером 1,5 мм x 1,5 мм, 9-контактном корпусе WLP и 3 мм x 3 мм, 14-контактном корпусе TDFN.
Преимущества и особенности
ModelGauge m5 EZ
Не требуется характеризация для EZ-производительности
Устойчивость к изменению батареи
Устраняет ошибки вблизи напряжения разряда
Устраняет дрейф счетчика Кулона
Компенсирует старение, ток и температуру
Не требует состояний разряда, полного заряда или простоя
Низкий рабочий ток 5,1μA
Точное измерение тока
Возможность измерения с высокой или низкой стороны
Широкий диапазон сопротивления датчика: от 1 мΩ до 1000 мΩ
Измерение трассировки с температурной компенсацией
Поддерживает Li+ и варианты, включая LiFePO4
Термистор или ±1°C внутренняя температура
Динамическая оценка мощности во время разряда
Оценка времени до разряда и времени до полного заряда
Предсказывает оставшуюся емкость при теоретической нагрузке
Не требуется калибровка
Индикатор оповещения о напряжении, SOC, температуре, токе и изменении SOC на 1%
Применения
Носимые устройства, умные часы
Планшеты, ноутбуки 2-в-1
Bluetooth-гарнитуры
Мониторы здоровья и фитнеса
Цифровые фотоаппараты, видеокамеры и экшн-камеры
Медицинские приборы
Портативные компьютеры и терминалы
Беспроводные динамики
Автоматизация дома и зданий, датчики
Портативные игровые приставки
Игрушки
Простая схема индикатора заряда
