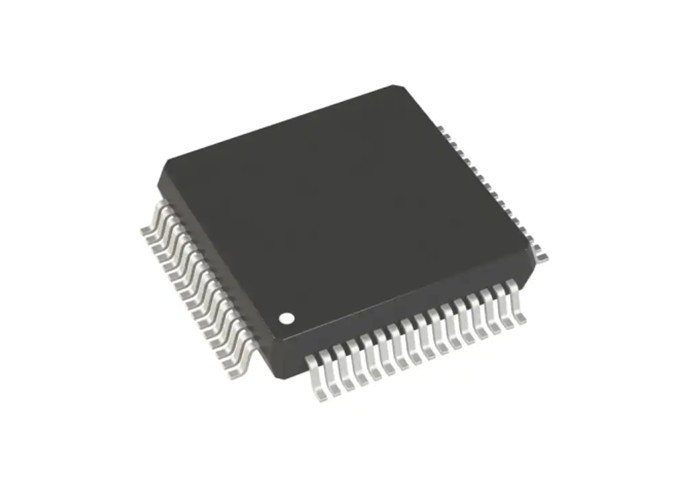

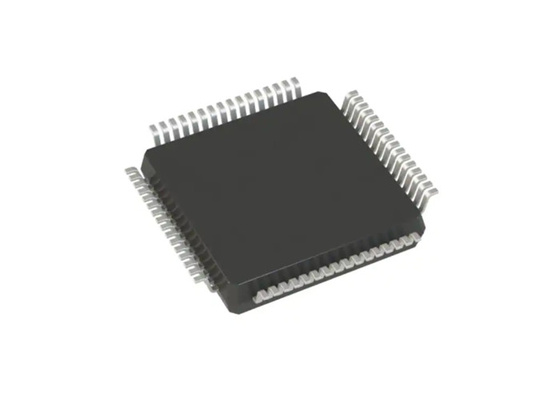

8 система сбора данных LQFP64 каналов AD7606BSTZ шестнадцатиразрядная одновременная

8 система сбора данных LQFP64 каналов AD7606BSTZ шестнадцатиразрядная одновременная

Характер продукции AD7606BSTZ

AD7606BSTZ шестнадцатиразрядный, одновременный забор, сетно-аналогов-к-цифровые системы сбора данных (DAS) с 8, 6, и 4 каналами, соответственно. Каждая из частей содержит предохранение от струбцины ввода аналога, второстепенный фильтр antialiasing, усилитель след-и-владением, шестнадцатиразрядный аналого-цифровой преобразователь последовательного сближения перераспределения обязанности (ADC), гибкий цифровой фильтр, 2,5 буфер ссылки v и ссылки, и высокоскоростные серийные и параллельные интерфейсы.

AD7606BSTZ работают от одиночной поставки 5 v и могут приспособить входные сигналы ±10 v и ±5 v истинные двухполярные пока забор на kSPS до 200 тарифов объема для всех каналов. Сети предохранения от струбцины входного сигнала могут допустить напряжения тока до ±16.5 v. AD7606 имеет 1 импеданс ввода аналога MΩ независимо от дискретной частоты. Одиночная деятельность поставки, на-обломок фильтруя, и высокое входное комплексное сопротивление исключают потребность для водителя op amps и внешних двухполярных поставок.
Фильтр antialiasing AD7606BSTZ имеет 3 частоты отсечки dB 22 КГц и обеспечивает сброс 40 antialias dB когда забор на kSPS 200. Гибкий цифровой фильтр управляемый штырь, улучшения выходов в SNR, и уменьшает ширину полосы частот dB 3.

Спецификация AD7606BSTZ

Особенности AD7606BSTZ

• 8/6/4 одновременно попробованных входных сигналов
• Истинные двухполярные ряды ввода аналога: ±10 V, ±5 V
• Pin для прикалывания совместимого с современным AD7606B
• Одиночная 5 сетноых-аналогов поставок v и 2,3 v до 5 v VDRIVE
• Полно решение приема интегральных данных
• Предохранение от струбцины ввода аналога
• Буфер входного сигнала с 1 импедансом ввода аналога MΩ
• Фильтр второстепенного antialiasing сетноой-аналогов
• ссылка На-обломока точные и буфер ссылки
• шестнадцатиразрядный ADC с kSPS 200 на всех каналах
• Возможность Oversampling с цифровым фильтром
• Гибкая параллель/последовательный интерфейс
• SPI/QSPI™/MICROWIRE™/DSP совместимое
• Представление
• оценка 7 kV ESD на каналах ввода аналога
• 95,5 dB SNR, −107 dB THD
• ±0.5 LSB INL, ±0.5 LSB DNL
• Низкая мощность: 100 mW
• Режим ожидания: 25 mW
• Диапазон температур: −40°C к +85°C
• пакет 64-lead LQFP

Применения AD7606BSTZ

• Контроль и системы защиты линии электропередач
• Многофазовое управление мотора
• Инструментирование и системы управления
• Multiaxis системы позиционирования
• Системы сбора данных (DAS)

Функциональная блок-схема AD7606BSTZ

Конфигурация Pin AD7606BSTZ
