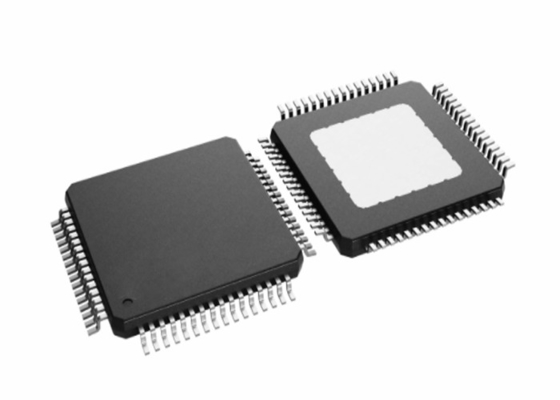

Регулятор IC 64-HTQFP функции батареи иона BQ79616PAPRQ1 BQ79616 лития Multi

Ион 64-HTQFP лития IC регулятора батареи BQ79616PAPRQ1 BQ79616 многофункциональный

Характер продукции

BQ79616-Q1 предусматривают измерения напряжения тока клетки высоко-точности в меньше чем 200 µs для модулей батареи 12S, 14S и 16S в высоковольтных системах управления батареи в HEV/EV. Семья мониторов предлагает различные варианты канала в таком же типе пакета, обеспечивая совместимость штыр-к-штыря и поддерживая высокое повторное пользование установленных программного обеспечения и оборудования через любую платформу. Интегрированные первоначальные фильтры позволяют система снабдить с простой, оценка низшего напряжения, дифференциальные фильтры RC на каналах входного сигнала клетки. Интегрировать, пост-ADC, низкопроходные фильтры позволяет фильтрованный, DC похожий на, измерения напряжения тока для лучшего государства вычисления обязанности (SOC). Этот прибор поддерживает автономную внутреннюю клетку балансируя с контролем температуры к автоматическ-перерыву и возобновляет сбалансировать для избежания overtemperature состояния.

Включение изолировать, двухнаправленное, порты последовательного подключения поддерживает и изоляцию конденсатора и основанных на трансформатор, позволяющ пользе самых эффективных компонентов для архитектур централизованных или распределения обыкновенно находи в системе powertrain xEV. Этот прибор также включает 8 GPIOs или вспомогательные входные сигналы которое можно использовать для внешних измерений термистора.

Связь хозяина к семье BQ7961x-Q1 приборов можно соединиться через интерфейс UART прибора преданный или через прибор моста связи, BQ79600. Дополнительно, изолированный, дифференциальный интерфейс связи шлейфового подключения позволяет хозяину связывать со всем стогом батареи над одиночным интерфейсом. в случае перерыва линии связи, интерфейс связи шлейфового подключения конфигурируем к архитектуре кольца которая позволяет хозяину поговорить с приборами на любом конце стога.

Особенности для BQ79616-Q1

• Квалифицированный для автомобильных применений
• AEC-Q100 квалифицировало со следующими результатами:
• Ранг 1 температуры прибора: – 40°C к температурной амплитуде рабочей температуры +125°C окружающей
• Уровень 2 классификации прибора HBM ESD
• Уровень C4B классификации прибора CDM ESD
• Функциональное Безопасност-уступчивое
• Превращенный для функциональных применений безопасности
• Документация для помощи системного проектирования ISO 26262
• Систематическая возможность до ASIL d
• Возможность оборудования до ASIL d
• +/- точность 1.5mV ADC
• семья прибора Pin-пакета и программного обеспечения совместимая:
• Stackable монитор 16S (BQ79616-Q1)
• Встроенный путь дублирования для диагностик напряжения тока и температуры
• Сильно точные измерения напряжения тока клетки внутри 128 µs для всех каналов клетки
• Интегрированные конфигурируемые цифровые низкопроходные фильтры пост-ADC
• Соединение и измерение шинопровода поддержек
• Встроенный контролируемый хозяин возврат оборудования для того чтобы подражать похожему на POR возврату прибора
• Поддерживает внутренний балансировать клетки
• Балансировать настоящий на 240 мамах
• Встроенное балансируя термальное управление с автоматическим перерывом и возобновить контроль
• Изолированная дифференциальная связь последовательного подключения с опционной архитектурой кольца
• Врезанные сигнал и биение сердца недостатка через линию связи
• Интерфейс хозяина UART/SPI/прибор BQ79600-Q1 моста связи
• Встроенный мастер SPI

Применения

• Система управления батареи (BMS) в гибридных и электрических системах powertrain
• Блоки батарей накопления энергии с системами управления батареи

Упрощенная диаграмма системы

вопросы и ответы
Q. Ваши продукты первоначальны?
: Да, все продукты первоначальный, новый первоначальный импорт наша цель.
Q: Которые сертификаты вы имеете?
: Мы компания ISO и член аттестованные 9001:2015 ERAI.
Q: Можете вы поддержать заказ или образец небольшого количества? Образец свободен?
: Да, мы поддерживаем заказ образца и небольшой заказ. Цена образца различна согласно вашим заказу или проекту.
Q: Как грузить мой заказ? Безопасно?
: Мы используем срочный для того чтобы грузить, как DHL, Federal Express, UPS, TNT, EMS.We можем также использовать вашего предложенного товароотправителя. Продукты находятся в хорош пакуя и обеспечить безопасность и нас ответственен к повреждению продукта к вашему заказу.
Q: Как насчет времени выполнения?
: Мы можем грузить части запаса не позднее 5 рабочих дней. Если без запаса, мы подтвердим время выполнения для вас основали на вашем количестве заказа.
