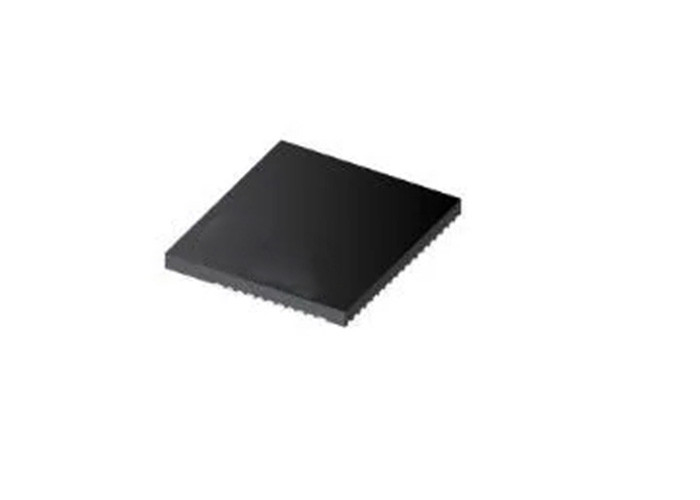

FET 600V LMG3422R030RQZR GaN интегрировал изолированных водителей ворот GaN

GaN IC LMG3422R030RQZR 600V 30mΩ GaN FET с интегрированным драйвером Изолированные драйверы ворот

Описание

LMG3422R030RQZR GaN FET с интегрированным драйвером и защитой позволяет конструкторам достигать новых уровней плотности мощности и эффективности в силовой электронике.

LMG3422R030RQZR интегрирует кремниевый драйвер, который позволяет переключать скорость до 150 В / нс. Интегрированная точность преимущества ворот приводит к более высокому переключению SOA по сравнению с дискретными кремниевыми драйверами ворот.Эта интеграция, в сочетании с пакетом с низкой индуктивностью, обеспечивает чистое переключение и минимальное звон в топологиях питания с жестким переключением.Регулируемая мощность привода шлюза позволяет контролировать скорость от 20 V/ns до 150 V/nsLMG3425R030 включает в себя режим идеального диода, который уменьшает потери третьего квадранта, позволяя адаптивное управление временем бездействия.

Спецификации

Особенности

• Квалифицирован для JEDEC JEP180 для топологий жесткого переключения
• 600-вольтный GaN-on-Si FET с интегрированным драйвером шлюза
• Интегрированное высокоточное напряжение преимущественного отклонения ворот
• 200-В/нс CMTI
• 2частота переключения 0,2 МГц
• 30-V/ns до 150-V/ns для оптимизации производительности переключения и смягчения EMI
• Работает от 7,5 до 18 В
• Защита от перенапряжения и короткого замыкания циклом за циклом с ответом < 100 нс
• Выдерживает 720-вольтовый перенапряжение при жестком переключении
• Самозащита от внутренней перенапряженности и мониторинг UVLO
• Цифровая температура PWM выход
• Идеальный диодный режим уменьшает потери третьего квадранта в LMG3425R030

Заявления

• Промышленные источники питания высокой плотности
• Инверторы солнечных батарей и двигатели промышленного назначения
• Бесперебойные источники питания
• Поставщик услуг сети и сервера

Конфигурация и функции пин
