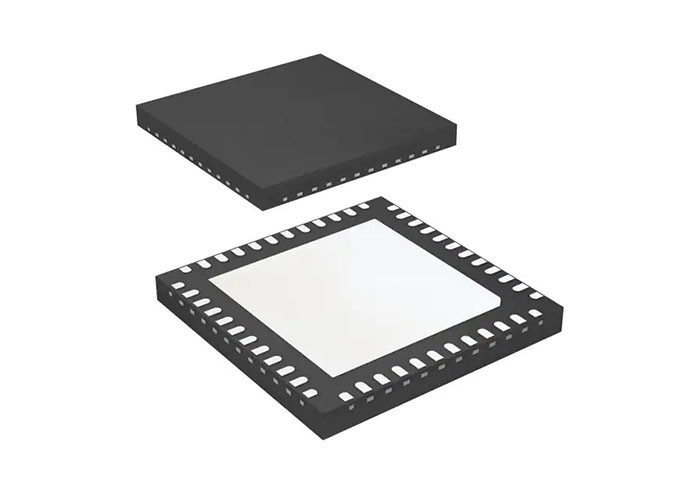

Детандер 48-QFNS управления оборудования IC L-ASC10-1SG48I управления силы

Управление питанием IC L-ASC10-1SG48I Аппаратное управление экспандером 48-QFNS

Описание продукта

L-ASC10-1SG48I ((Analog Sense and Control - 10 rail) - это аппаратное управление (управление мощностью, тепловой энергией и управлением плоскостью управления) экспандер, предназначенный для использования с Platform Manager 2, MachXO2, MachXO3,или ECP5 FPGA для реализации функции управления управлением оборудованием в схемеL-ASC10-1SG48I (далее ASC) позволяет бесперебойно масштабировать напряжение питания и мониторинг тока, мониторинг температуры, последовательность и каналы контроля границ.ASC включает в себя выделенные интерфейсы, поддерживающие обмен статусом сигнала монитора и сигналами управления выходом с этими централизованными контроллерами управления оборудованиемДо восьми устройств ASC можно использовать для реализации системы управления аппаратным обеспечением.

Особенности

10 Мониторинг и измерение напряжения рельсов

• Точность обнаружения UV/OV ошибок - 0,2% Typ.
• Скорость обнаружения неисправности < 100 мкс
• Высоковольтное, одностороннее и дифференциальное зондирование

Мониторинг и измерение двухканального широкого тока

• Высокий боковой ток Измерение до 12 В
• Программируемое обнаружение неисправностей ОК/УК
• Выявляет неисправности тока в < 1 мкс

Три канала мониторинга и измерения температуры

• Программируемый порог неисправностей OT/UT
• Два канала контроля температуры с использованием внешних диодов
• Один температурный монитор на чипе

Четыре драйвера MOSFET высокой стороны

• Программируемый насос зарядки

Четыре канала для точной отделки и маржи

• Операция в замкнутой цепи
• Скалирование напряжения и поддержка VID

Девять Вводов / Выводов общего назначения

• 5 В толерантное В/В

Регистрация нелетающих разломов
Программируемый в системе через I2C

• Нелетающая конфигурация
• Поддержка программного обеспечения

Поддержка на уровне системы

• 3.3 V работа, широкий диапазон питания от 2,8 до 3,6 В
• Промышленный температурный диапазон
• 48-принтовая QFN
• Соответствует требованиям RoHS и не содержит галогенов

Диаграмма блоков ASC

Заявления

• Телекоммуникации и сети
• Промышленность, испытания и измерения
• Медицинские системы
• Серверы и системы хранения
• Системы высокой надежности

Диаграмма применения
