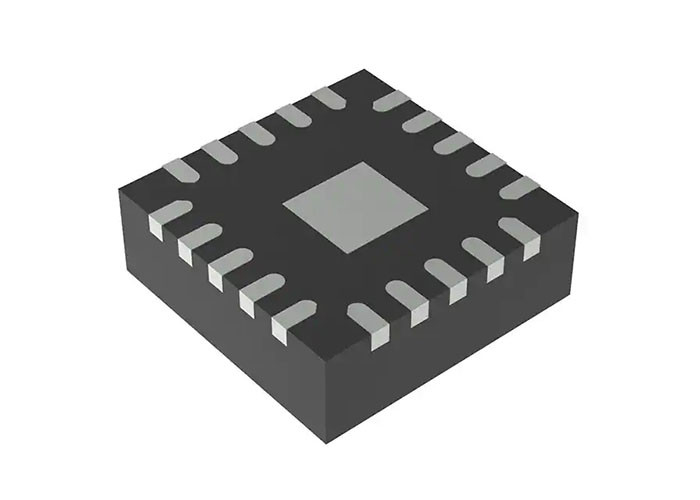

Регулятор переключения IC самца оленя FET обломока интегральной схемаы TPS56C230RJER положительное Rohs

TPS56C230RJER Buck Переключающий регулятор IC Положительный регулируемый 0,6 В 1 Выход 12A 20-VFQFN

Описание

TPS56C230RJER — это высокоэффективный синхронный понижающий преобразователь со встроенными полевыми транзисторами.Разработчики систем могут использовать это устройство в самых разных приложениях, поскольку оно потребляет мало тока в режиме ожидания и требует небольшого количества внешних компонентов.
TPS56C230RJER использует управление D-CAP3, которое обеспечивает быструю переходную характеристику и превосходное регулирование сети и нагрузки с внутренней компенсацией.Он также имеет запатентованную схему, которая позволяет устройству поддерживать выходные конденсаторы с низким эквивалентным последовательным сопротивлением (ESR), такие как специальные полимерные и керамические конденсаторы со сверхнизким ESR.

Функции

• Диапазон входного напряжения: от 4,5 В до 18 В

• Диапазон выходного напряжения: от 0,6 В до 5,5 В

• Поддерживает непрерывный выходной ток 12 А

• Управление архитектурой D-CAP3™ для быстрой переходной характеристики

• Точность напряжения обратной связи ±1% (25°C)

• Встроенные полевые транзисторы 17 мОм и 5,9 мОм

• Выбираемый режим Eco-mode™ и режим принудительной непрерывной проводимости (FCCM) с помощью контакта MODE

• частота переключения 500 кГц

• Настраиваемое время плавного пуска, по умолчанию 1,2 мс.

• Встроенный индикатор Power Good

• Встроенная функция разрядки на выходе

• Поцикловая защита от перегрузки по току

• Нефиксируемая защита от перенапряжения, пониженного напряжения, перегрева и блокировки при пониженном напряжении.

• От -40°C до 125°C Рабочая температура перехода

• 20-контактный 3,0 мм × 3,0 мм HotRod™ VQFN

Приложения

• ЦТВ и телеприставка
• ПК и промышленный ПК
• Проводная сеть
• Распределенные энергосистемы

Упрощенная схема

Конфигурация контактов и функции
