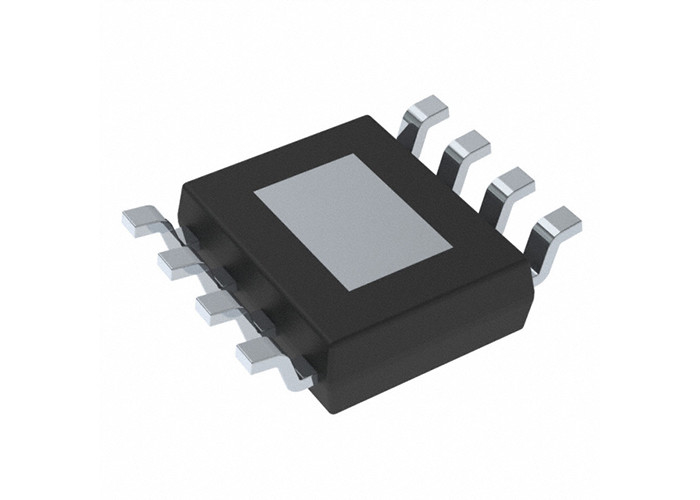

Интегральная микросхема UCC27200QDDARQ1 Драйвер затвора полумоста IC Неинвертирующий

Интегральная микросхема UCC27200QDDARQ1 Драйвер затвора полумоста IC Неинвертирующий

Описание продукта UCC27200QDDARQ1

UCC27200QDDARQ1 представляет собой высокочастотный N-канальный MOSFET-драйвер, включающий бутстрепный диод на 120 В и драйверы верхнего и нижнего плеча с независимыми входами для максимальной гибкости управления. Switch forward и преобразователи activeclamp forward.Драйверы затворов нижнего и верхнего плеча управляются независимо и согласованы с интервалом 1 нс между включением и выключением друг друга.

СпецификацияUCC27200QDDARQ1

Особенности UCC27200QDDARQ1

• Квалифицировано для автомобильных приложений
• AEC-Q100 прошел квалификацию со следующими результатами:
• Температурный класс устройства 1:
• Диапазон рабочих температур окружающей среды от 40°C до 125°C
• Устройство HBM ESD Классификация Уровень 2
• Устройство CDM ESD Уровень классификации C5
• Управляет двумя N-канальными MOSFET в конфигурациях High-Side и Low-Side
• Максимальное напряжение загрузки: 120 В
• Максимальное напряжение VDD: 20 В
• Встроенный диод 0,65 В VF, 0,6 Ом RD Bootstrap Diode
• Более 1 МГц работы
• Время задержки распространения 20 нс
• 3-A приемник, 3-A источник Выходные токи
• Время нарастания 8 нс и время спада 7 нс при нагрузке 1000 пФ
• Согласование задержки 1 нс
• Специфицировано от –40°C до 140°C (температура перехода)

ПрименениеUCC27200QDDARQ1

• Блоки питания для телекоммуникаций, передачи данных и торговых рынков
• Полумостовые приложения и полномостовые преобразователи
• Изолированная автобусная архитектура
• Преобразователи прямого хода с двумя переключателями
• Преобразователи прямого хода Active-Clamp
• Высоковольтные синхронно-понижающие преобразователи
• Аудиоусилители класса D

Упрощенная схема применения UCC27200QDDARQ1
