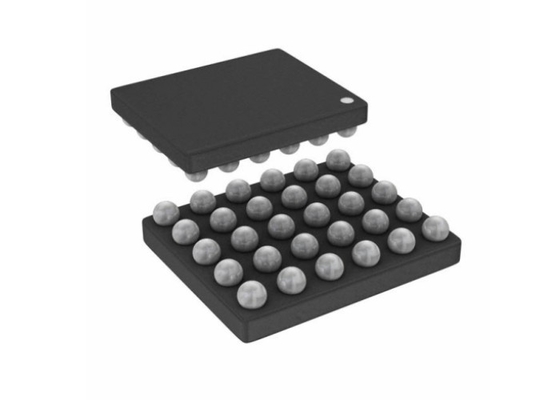

4 начало канала AFE49I30YZR Ультра-небольшое интегрированное сетноое-аналогов - AFE 24 сдержанное 30-DSBGA

4 начало канала AFE49I30YZR Ультра-небольшое интегрированное сетноое-аналогов - AFE 24 сдержанное 30-DSBGA

Характер продукции AFE49I30YZR

AFE49I30YZR аналог первоначальный для оптически применений bio-sensing/PPG и измерения ECG. Прибор поддерживает до 6 переключая светоизлучающих диодов (СИД) и до 4 фотодиода. До 24 участка сигнала можно определить и сигналы PPG или ECG можно приобрести от каждого участка в синхронизированном образе.

Спецификация AFE49I30YZR

Особенности AFE49I30YZR

• Прием сигнала поддержек до 24 участков
• Гибкое распределение 6 СИД, PD 4 в каждом участке PPG
• Синхронизированный прием сигнала PPG/ECG с каждым участком конфигурируемым как PPG или ECG, и на различных тарифах данных
• Синхронизированное PPG/ECG поддерживает тариф данным по до 1 КГц
• только для ECG режим поддерживает тариф до 4 данным по КГц
• Цепь сигнала PPG:
• Система SNR до 108-dB на PD 16 µA настоящем
• Низкоточный для работы в непрерывном режиме на пригодном для носки приборе с типичным значением: 15 µA для СИД, µA 20 для приемника
• Передатчик PPG:
• Поддерживает общую конфигурацию СИД анода
• 8-разрядное programmable течение СИД с рядом регулируемым от 25 мам до 250 мам
• Режим для того чтобы увольнять 2 СИД в порядке независимого регулирования по току в-участка
• Programmable в-участок СИД своевременный
• Одновременная поддержка 6 СИД для SpO2, HRM, или мульти-длины волны HRM
• Приемник PPG:
• Поддерживает 4 врем-переданных по мультиплексу входного сигнала фотодиода
• 2 параллельных приемника для того чтобы попробовать 2 канала PD одновременно
• Индивидуальное окружающее смещенное вычитание DAC на каждый входной сигнал TIA с 8-разрядным управлением в-участка и растояние регулируемое до 255-µA
• Индивидуальное СИД возместило вычитание DAC на каждом входном сигнале TIA с 5 сдержанным управлением в-участка и
• ряд 15.5-µA
• Близко к сбросу dB 100 окружающему до 10 Hz
• Шум фильтруя с programmable шириной полосы частот
• Увеличение Transimpedance: kΩ 3,7 к 1 MΩ
• Цепь сигнала ECG
• 1-lead ECG с выходом RLD для смещения
• Увеличение INA programmable от 1,6 – 13
• <1>
• Интегрированный фильтр 450 Hz низкопроходный
• AC, руководство- DC обнаружить с прерыванием nA 3.125-100 настоящим и programmable
• Поддерживает внешние часы и внутренние режимы генератора
• Вариант для того чтобы приобрести данные синхронизированные с часами системы мастерскими
• Автоматическая отмена DC от окружающего, СИД
• FIFO с глубиной 128 образцов
• Интерфейс I2C
• 2,6-mm × 2,1 mm DSBGA, тангажа 0,4 mm
• Поставки: Rx: 1,7 V-1.9 v (обход LDO); 1,9 V-3.6 v (LDO позволило), Tx: 3 V-5.5 V, IO: 1.7-3.6 v
• Деятельность поддержек с 2 поставками - 1,8 v, 5 v

Применения AFE49I30YZR

• ECG на пригодном для носки приборе
• Синхронизированное PPG, ECG для PTT основанного на кровяного давления
• Оптически контролировать частоты сердечных сокращений (HRM) и изменчивость Heartrate (HRV) для wearables, hearables
• Измерения ИМПа ульс oximetry (SpO2)
• Максимальное потребление кислорода (VO2 Макс)

Упрощенная схема AFE49I30YZR

Другие типы продукта поставки

вопросы и ответы

Q: Ваши продукты первоначальны?
: Да, все продукты первоначальный, новый первоначальный импорт наша цель.
Q: Которые сертификаты вы имеете?
: Мы компания ISO и член аттестованные 9001:2015 ERAI.
Q: Можете вы поддержать заказ или образец небольшого количества? Образец свободен?
: Да, мы поддерживаем заказ образца и небольшой заказ. Цена образца различна согласно вашим заказу или проекту.
Q: Как грузить мой заказ? Безопасно?
: Мы используем срочный для того чтобы грузить, как DHL, Federal Express, UPS, TNT, EMS.We можем также использовать вашего предложенного товароотправителя. Продукты находятся в хорош пакуя и обеспечить безопасность и нас ответственен к повреждению продукта к вашему заказу.
Q: Как насчет времени выполнения?
: Мы можем грузить части запаса не позднее 5 рабочих дней. Если без запаса, мы подтвердим время выполнения для вас основали на вашем количестве заказа.
