Ультразвук AFE AFE58JD28ZAV 14-Bit 65-MSPS или 12-Bit 80-MSPS ADC 16 каналов

Ультразвук AFE AFE58JD28ZAV 14-Bit 65-MSPS или 12-Bit 80-MSPS ADC 16 каналов

Характер продукции AFE58JD28ZAV

Прибор AFE58JD28ZAV высок-интегрированные, сетноые-аналогов первоначальные решения (AFE) специфически конструированные для систем ультразвука где необходимы высокая эффективность, низкая мощность, и небольшой размер.

Атрибуты продукта AFE58JD28ZAV

Особенности AFE58JD28ZAV

• 16-Channel AFE для применений ультразвука: Оптимизированные цепи сигнала для режимов TGC и CW
• 4 Programmable профиля TGC
• Малошумный усилитель (LNA) с:
• Programmable увеличение: dB 21 dB, 18, и dB 15
• Линейная амплитуда входного сигнала: 0,37 VPP, 0,5 VPP, и 0,71 VPP
• Контролируемый Напряжени тока амортизатор (VCAT): Ряд амортизации: 0 dB dB-36
• Programmable маломощный усилитель напряжения (PGA): dB 18 dB-27 в шагах dB 3
• 3rd-Order, Линейн-участок, низкопроходный фильтр (LPF): Частота отсечки от 10 MHz до 30 MHz
• Режимы ADC (Бесполезный-канал SNR): 14-Bit, режим 65-MSPS: 75-dBFS/12-Bit, режим 80-MSPS: 72-dBFS
• Оптимизированный для шума и силы: Режим TGC: 102 mW/Ch на 0,8 nV/√Hz,
• 65-MSPS, 14-Bit вывело наружу
• Режим CW: 63 mW/Ch
• Превосходный соответствовать увеличения Прибор-к-прибора: dB ±0.4 (типичный)
• Быстрое и последовательное спасение перегрузки
• Путь незатухающей волны (CW) с: Низкий уровень Конц-в шуме участка – 159 dBc/Hz на смещении частоты 1-kHz с несущей 2.5-MHz
• Разрешение участка: λ/16
• Поддержки 16x и часы 8x CW
• подавление 12-dB 3-их и 5-ых гармоник
• Демодулятор цифров I/Q: Частичный фильтр децимации m = 1 до 63 с
• Инкременты 0,25
• Уменьшение производительности данных после децимации
• RAM На-обломока с 32 заранее поставленными профилями
• Интерфейс LVDS с Gbps скорости до 1
• интерфейс 5-Gbps JESD: Каналы Subclass 0, 1 JESD204B, и 2/2, 4, или 8 в майну JESD

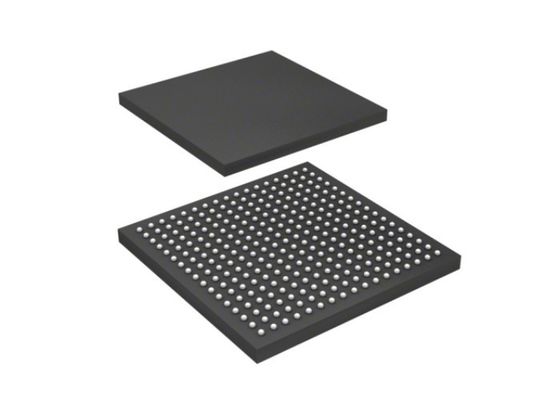

• Небольшой пакет: 15 mm × 15 mm NFBGA-289

Применения AFE58JD28ZAV

• Медицинское воображение ультразвука
• Оборудование без разрушения оценки
• Звуколокация отображая оборудование

Упрощенная блок-схема AFE58JD28ZAV
