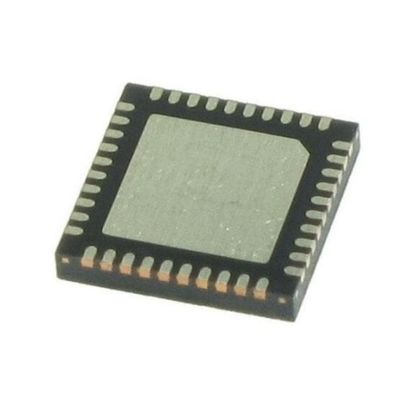

MAX17614ATP Integrated Circuit Chip N-Channel OR Controller Source Selector Switch с защитой от перенапряжения 60 В и программируемым ограничением тока 3 А

MAX17614ATP — это высокоинтегрированный переключатель выбора источника и идеальный контроллер диодов со встроенными встречно-параллельными N-канальными МОП-транзисторами, размещенными в компактном корпусе TQFN размером 4 × 4 мм. Он подходит для таких приложений, как шарнирные сервоприводы в роботах-гуманоидах, резервирование нескольких источников питания и сценарии распределенного питания датчиков.

Встроенные двойные N-канальные полевые транзисторы обеспечивают плавный выбор логического элемента ИЛИ между несколькими батареями или источниками питания с блокировкой обратного тока всего за 140 нс. Потери проводимости значительно ниже, чем у стандартных диодов, что позволяет решить такие проблемы, как переключение между основной и резервной батареями в роботах, а также повреждение серводвигателей и датчиков, вызванное обратным током во время отключения электроэнергии. Он поддерживает удаленное управление одним объединенным источником питания через главный вывод EN управления, облегчая многоуровневое управление питанием для всей системы.

Выдерживает скачки высокого напряжения до +60В и до -65В; имеет программируемые пороговые значения пониженного и повышенного напряжения в диапазоне от 4,5 В до 60 В, совместим с основными литий-ионными батареями 48 В для роботов-гуманоидов и несколькими вспомогательными источниками низковольтного питания для датчиков; Программируемое ограничение тока максимум 3 А (регулируется от 0,15 А до 3 А) с точностью ограничения тока ± 3,3% во всем диапазоне температур, охватывая диапазон энергопотребления одношарнирных сервоприводов.

Защита от перегрузки по току поддерживает три режима: автоматический повтор, постоянное ограничение тока и блокировка, учитывающие переходные импульсные токи, возникающие во время движения и захвата робота; Встроенные выходы для отключения по перегреву и вывода флагов неисправности УФ/ОП/перегрузки по току позволяют MCU обнаруживать аномалии в питании суставов в режиме реального времени, быстро сообщая о них системе управления движением, чтобы предотвратить выход сустава из-под контроля; Широкий диапазон рабочих температур от -40°C до +125°C, подходит для тепловыделяющих сред длительного непрерывного движения робота.

В одном чипе объединены схемы переключения, ограничения тока и защиты, что значительно сокращает количество периферийных компонентов. Компактный корпус экономит место на ограниченных печатных платах в соединениях робота, уменьшает объем и вес модулей распределенного питания, а также расширяет возможности облегченной конструкции всей машины, что делает ее подходящей для многозвенных архитектур распределенного питания.
