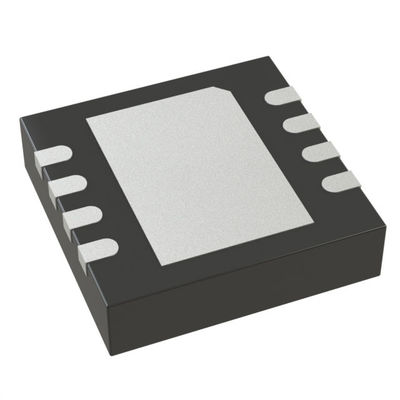

LTC4372CDD Идеальный диодный контроллер с низким током покоя, широким диапазоном входного напряжения и быстрым обратным выключением

LTC4372CDD представляет собой идеальный диодный контроллер с низким тихим током, размещенный в компактном пакете DFN 3×3 мм, предназначенный для многобатарейного избыточного распределения энергии,серво- и сенсорные цепочки питания в гуманоидных роботахЗаменяя диоды Шоттки внешними N-MOSFET, он значительно снижает потери проводки вперед и генерацию тепла.

С рабочим тихим током всего 5 мкА и отключающим током 0,5 мкА он хорошо подходит для прерывистого движения и длительного режима ожидания, типичных для роботов,эффективно продлевать общий срок службы батареи системы.

Поддерживает широкий диапазон входного напряжения от 2,5 В до 80 В, совместим как с 48-вольтовыми высоковольтными автобусными системами, так и с низковольтными источниками питания датчиков в роботах.Обладает сверхбыстрой способностью к обратному выключению ≤ 1.5μs, быстро блокирующий обратный ток при потере питания батареи или серво-начале/остановке приборов для защиты батареи, управляющих интегральных узлов и датчиков зрения.

В сочетании с обратным напряжением -28 В,он выдерживает сбои питания, вызванные обратными соединениями кабелей роботов и вибрациямиУльтракомпактная упаковка позволяет сэкономить пространство на ограниченной панели распределения энергии робота.

• Уменьшает расход энергии путем замены диода Schottky
• Низкий тихий ток: 5μA
• Широкий диапазон рабочего напряжения: от 2,5 до 80 В
• Защита от обратного питания до -28 В
• Не требуется вводных зажимов TVS
• Высокая сторона внешнего N-канального MOSFET привода
• Драйвы обратных MOSFET для управления входом и переключения нагрузки
• Ввод отключения для управления включением/выключением
• Быстрое отключение обратного тока в течение 1,5 мкм
• 8-вололоконные MSOP и 3mm × 3mm DFN пакеты

• Защита автомобильных батарей
• Избыточные источники питания
• Переносные приборы
• Системы солнечной энергии
• Приложения для сбора энергии
• Задержка поставок
• Человекоподобные роботы
