LTC4372IDD N-Channel Идеальный диодный контроллер с ультранизкой потерей мощности с ультрабыстрой защитой от обратного тока и ультрашироким диапазоном напряжения

Продлевает время работы робота и упрощает управление температурным режимом. Контроль в реальном времени падения напряжения в прямом направлении на внешнем N-MOS до ≤30 мВ значительно снижает выделение тепла в сильноточных цепях по сравнению с падением напряжения на 0,3 В у диодов Шоттки. Рабочий ток покоя всего 5 мкА и ток утечки при отключении 0,5 мкА делают его идеальным для прерывистого движения роботов и режимов ожидания/сна, сокращая ненужный расход заряда батареи. Никаких дополнительных радиаторов не требуется, что упрощает конструкцию конструкции.

Защищает сервопривод и основное оборудование управления. МОП-транзистор отключается в течение 0,5-1,5 мкс при возникновении обратного тока. Во время установки/извлечения батареи робота, короткого замыкания источника питания или мгновенного переключения между параллельными источниками питания высоковольтный обратный ток быстро блокируется, предотвращая повреждение шарнирных серводвигателей, плат обработки изображений и микросхем драйверов. Поддерживает номинал обратного напряжения -28 В, выдерживает отрицательные скачки напряжения во время движения.

Широкий диапазон входного напряжения 2,5–80 В идеально подходит для аккумуляторов 24 В роботов-гуманоидов, высоковольтных шин 48 В и источников питания датчиков/вспомогательных устройств управления 5–12 В. Один чип может удовлетворить требования защиты как по питанию, так и по низковольтному распределению.

Несколько микросхем, подключенных параллельно, образуют архитектуру источника питания ИЛИ. Когда основная батарея робота разряжается, система плавно и без перебоев переключается на резервную батарею, гарантируя, что при движении и управлении походкой не возникнет падений кадров или отключений. Может управлять последовательно соединенными N-МОП-транзисторами, обеспечивая как подавление пускового тока, так и управление включением/выключением нагрузки, уменьшая влияние высоких пусковых токов при запуске сервопривода на шину.

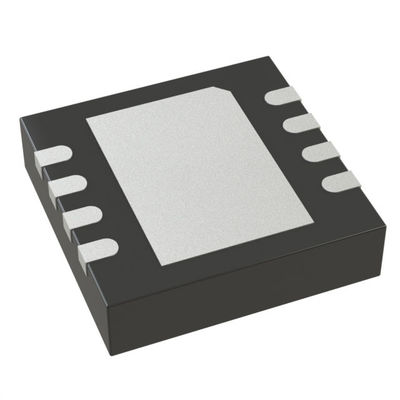

Микрокорпус для поверхностного монтажа DFN3×3 занимает минимальную площадь печатной платы, что делает его пригодным для размещения плат распределения питания в ограниченном пространстве в руках, ногах и туловище. Широкий температурный диапазон от -40°C до 85°C позволяет адаптироваться к теплу, выделяемому при длительном непрерывном движении робота и при низких температурах на открытом воздухе.
