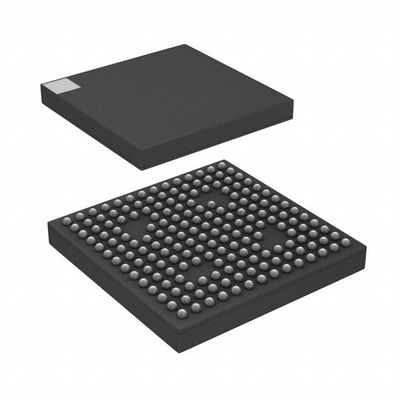

Интегральная схема ADBMS6815WCSWZ, многоячеечный монитор батареи с 12 каналами
Описание
ADBMS6815 — это многоячеечный монитор аккумуляторных батарей, который измеряет до 12 последовательно соединенных аккумуляторных ячеек с погрешностью измерения за весь срок службы (TME) менее 1,5 мВ. Диапазон измерения от 0 В до 5 В делает ADBMS6815 подходящим для большинства химических составов батарей. Все 12 ячеек могут быть измерены за 304 мкс, а более низкие скорости сбора данных могут быть выбраны для снижения шума.
Особенности
Измеряет до 12 аккумуляторных ячеек последовательно
Максимальная погрешность измерения за весь срок службы: 1,5 мВ
Масштабируемая архитектура для высоковольтных аккумуляторных блоков
Встроенный интерфейс isoSPI
2 Мбит изолированной последовательной связи
Использует одну витую пару длиной до 20 метров
Низкая подверженность электромагнитным помехам и низкий уровень излучения
Двунаправленный для защиты от обрыва провода
Емкостная или трансформаторная связь
Допускает горячее подключение без внешней защиты
Модели ADBMS6815WFS предназначены для использования в приложениях ISO 26262 для автомобильных систем безопасности уровня целостности D (ASIL D)
Диагностика отказов ИС и схем приложения
304 мкс для измерения всех ячеек в системе
16-битный АЦП с программируемым фильтром шума
Пассивный балансир ячеек до 300 мА на канал с программируемым ШИМ
7 GPIO или аналоговых входов
Входы для датчиков температуры или других датчиков
Конфигурируется как контроллер I2C или SPI
Ток питания в спящем режиме: 5,5 мкА
48-выводной корпус LQFP с открытой площадкой
Квалификация AEC-Q100 для автомобильных применений
Применение
Электрические и гибридные электромобили
Резервные аккумуляторные системы
Хранение энергии в энергосетях
Большие портативные аккумуляторы
