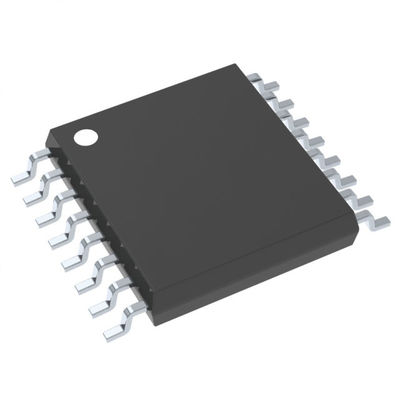

ADS1246IPWR 24-разрядный аналого-цифровой преобразователь для измерения с датчиков
ADS1246IPWR - это высокоинтегрированный, прецизионный 24-разрядный аналого-цифровой преобразователь (АЦП), разработанный для применения в измерениях с датчиков. Это устройство оснащено встроенным малошумящим программируемым усилителем (PGA), прецизионным дельта-сигма (ΔΣ) АЦП с цифровым фильтром с одноцикловым установлением и внутренним генератором.
Входной мультиплексор поддерживает один дифференциальный вход и включает в себя обнаружение перегорания датчика, смещение напряжения для термопар, мониторинг системы и цифровые входы/выходы общего назначения.
Спецификации
| Параметр |
Значение |
| Количество бит |
24 |
| Частота дискретизации |
2k в секунду |
| Количество входов |
1 |
| Тип входа |
Дифференциальный, однополярный |
| Интерфейс данных |
SPI |
| Конфигурация |
MUX-PGA-ADC |
| Количество А/Ц преобразователей |
1 |
| Архитектура |
Сигма-дельта |
| Тип ссылки |
Внешний |
| Напряжение аналогового питания |
2.7 В ~ 5.25 В |
| Напряжение цифрового питания |
2.7 В ~ 5.25 В |
| Особенности |
PGA, Датчик температуры |
| Рабочая температура |
-40°C ~ 105°C |
| Корпус / Корпус |
16-TSSOP (0.173", ширина 4.40 мм) |
| Корпус устройства поставщика |
16-TSSOP |
| Тип монтажа |
Поверхностный монтаж |
Основные характеристики
- 24 бита, отсутствие пропущенных кодов
- Программируемая скорость передачи данных до 2 kSPS
- Одноцикловое установление для всех скоростей передачи данных
- Одновременное подавление 50 Гц и 60 Гц при 20 SPS
- Малошумящий PGA: 48 нВ RMS при PGA = 128
- Два согласованных программируемых источника возбуждающего тока
- Внутренний малодрейфовый источник опорного напряжения 2,048 В: 10 ppm/°C (максимум)
- Обнаружение перегорания датчика
- Внутренний датчик температуры
- Самокалибровка и калибровка системы
- Последовательный интерфейс, совместимый с SPI™
- Аналоговое питание: однополярное (от 2,7 В до 5,25 В) и биполярное (от ±2,5 В) питание
- Цифровое питание: от 2,7 В до 5,25 В
- Рабочая температура от -40°C до 125°C
Применения
- Измерения с датчиков температуры: RTD, термопары и термисторы
- Измерения давления
- Расходомеры
- Автоматизация производства и управление технологическими процессами
