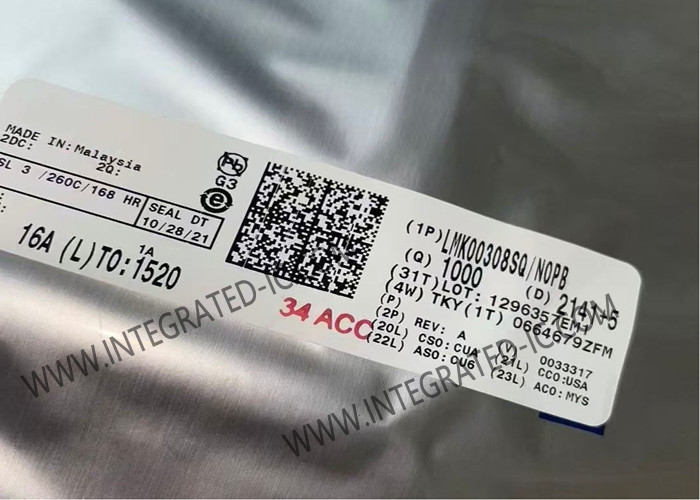

LMK00308SQ интегральный микросхема 3,1 ГГц 8-выходный дифференциальный часовой буфер WQFN-40

LMK00308SQ интегральный микросхема 3,1 ГГц 8-выходный дифференциальный часовой буфер WQFN-40

Описание продукта LMK00308SQ

LMK00308SQ представляет собой 3-ГГц, 8-выходной дифференциальный буфер, предназначенный для высокочастотного распределения часов/данных и перевода уровня.Часы ввода могут быть выбраны из двух универсальных входов или одного кристаллического входа. Выбранные входные часы распределяются по двум банкам из 4 дифференциальных выходов и одного выхода LVCMOS. Оба дифференциальных выходных банка могут быть независимо настроены как драйверы LVPECL, LVDS или HCSL,Выход LVCMOS имеет синхронный вход для бесимпульсной работы, когда он включен или отключен.

LMK00308SQ работает с 3,3-вольтовым питанием и 3 независимыми 3,3-вольтовыми / 2,5-вольтовыми выходными источниками питания.что делает его идеальным для замены буферных устройств с фиксированным выходом, увеличивая при этом временную маржу в системе.

Спецификация LMK00308SQ

Особенности LMK00308SQ

31 Вводный мультиплексер:
- Два универсальных входа работают до 3,1 ГГц и принимают LVPECL, LVDS, CML, SSTL, HSTL, HCSL или одноконтурные часы
- Один кристаллический вход принимает кристаллические или одноконтурные часы от 10 до 40 МГц
Два банка с четырьмя дифференциальными результатами каждый:
- LVPECL, LVDS, HCSL или Hi-Z (выбирается по банкам)
- LVPECL Additive Jitter с LMK03806 Часовой источник на 156,25 МГц:
- 20 fs RMS (10 кГц до 1 МГц)
- 51 fs RMS (12 кГц до 20 МГц)
Высокий PSRR: -65 / -76 дБц (LVPECL/LVDS) при 156,25 МГц
Выход LVCMOS с синхронным включенным входом
Конфигурация с управлением булавками
Ключевое питание VCC: 3,3 V ± 5%
3 Независимые выходные источники VCCO: 3,3 V/2,5 V ± 5%
Промышленный температурный диапазон: от -40 до +85°C
40-проводный WQFN (6 мм × 6 мм)

Применение LMK00308SQ

Распределение часов и перевод уровней для ADC, DAC, Multi-Gigabit Ethernet, XAUI, Fibre Channel, SATA/SAS, SONET/SDH, CPRI, высокочастотных фоновых планов
Коммутаторы, маршрутизаторы, линейные карты, карточки времени
Серверы, вычисления, PCI Express (PCIe 3.0)
Дистанционные радиоустановки и базовые радиоустановки
