TLE8209-2E Чип интегральной схемы 8.6A SPI Программируемый H-bridge IC PG-DSO-20

TLE8209-2E интегральный микросхема 8.6A SPI программируемый H-мост IC PG-DSO-20

Описание продукта TLE8209-2E

TLE8209-2E представляет собой программируемый H-мост SPI, предназначенный для управления двигателями постоянного тока в автомобильных приложениях, критически важных для безопасности.два выбираемых настройка скорости убийства и обширная диагностика через SPI.
TLE8209-2E контролирует цифровое питание напряжением VDD и отключает выходное состояние в случае перенапряжения или недостатка напряжения VDD,обеспечивая безопасный путь отключения при неисправности цифровой схемы управленияДля уменьшения рассеивания мощности в экстремальных тепловых условиях порог ограничения тока снижается линейно для температур соединения свыше 165°C. В SPI устанавливается тепловой предупреждающий бит.Два полумоста также могут использоваться независимо друг от друга для привода двух отдельных нагрузок, таких как электромобили или однонаправленные двигатели постоянного тока.

Спецификация TLE8209-2E

Особенности TLE8209-2E

Ограничение программируемого тока от 1,5 до 8,6 A typ.
полный путь RDSon 240 mΩ (обычно при Tj=25°C)
Рабочее напряжение питания батареи от 4,5 В до 28 В
Рабочее логическое питание напряжением от 4,4 до 5,25 В
Низкий резервный ток (8 μA typ.)
Логические входы, совместимые с TTL/CMOS
Все кнопки В/В с перенапряжением до 18 В
Включить и отключить ввод
Защита от короткого замыкания и превышения температуры
ВС отключение при низком напряжении
Мониторинг VDD над и под напряжением
Открытое обнаружение нагрузки в состоянии отключения
Снижение тока в зависимости от температуры
Обширные диагностические возможности через интерфейс SPI
Флаг состояния для базовой диагностики без СПИ
Конфигурация H-моста или двух независимых полумостов
Управление этапами питания с помощью параллельных входов или через SPI
Выходная частота переключения до 11 кГц
Программируемая скорость сдвига через SPI
Отличная производительность в области ЭМК

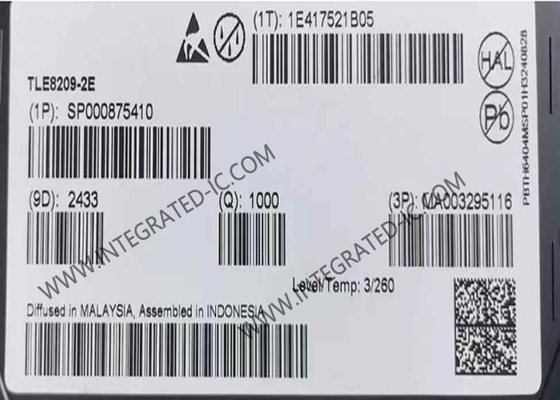

Пакетная фотография TLE8209-2E (PG-DSO-20-71)
