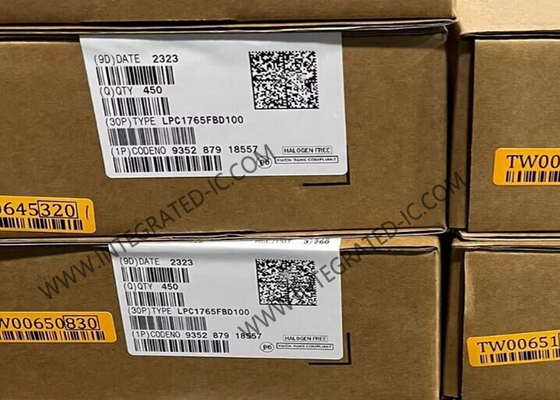

LPC1765FBD100 Микроконтроллер MCU 100MHz ARM Cortex M3 Общее предназначение MCU LQFP-100

LPC1765FBD100 Микроконтроллер MCU 100MHz ARM Cortex M3 Общее предназначение MCU LQFP-100

Описание продукта LPC1765FBD100
LPC1765FBD100 представляет собой микроконтроллер Cortex-M3 для встроенных приложений с высоким уровнем интеграции и низким расходом энергии на частотах до 100 МГц.Включает 256 кБ флэш-памяти, 64 кБ памяти данных, USB-устройство/хост/OTG, 8-канальный контроллер DMA, 4 UART, 2 CAN-канала, 3 SSP/SPI, 3 I2C, I2S, 8-канальный 12-битный ADC, 10-битный DAC, PWM управления двигателем,Интерфейс Quadrature Encoder, 4 таймера общего назначения, 6-выходный PWM общего назначения, сверхнизкомощный часы реального времени с отдельным аккумулятором питания и до 70 пинов I / O общего назначения.

Спецификации LPC1765FBD100

Особенности LPC1765FBD100
Процессор Arm® Cortex®-M3, работающий на частотах до 100 MHz
Arm Cortex-M3 встроенный встроенный векторный регулятор прерывания (NVIC)
До 256 кБ на чипе флэш-программирующей памяти
До 64 кБ SRAM на чипе
Программирование внутри системы (ISP) и программирование внутри приложения (IAP)
Восьмиканальный контроллер DMA общего назначения (GPDMA)
Устройство полной скорости USB 2.0/хост/контроллер OTG
Четыре UART с генерацией дробной скорости передачи, внутренней поддержкой FIFO и DMA
Контроллер CAN 2.0B с двумя каналами
Контроллер SPI с синхронной, серийной, полнодуплексной связью
Два контроллера SSP с возможностями FIFO и многопротокола
Три расширенных интерфейса I2C-автобусов
Интерфейс I2S (Inter-IC Sound)
70 Пиннов В/В общего назначения (GPIO) с конфигурируемыми резисторами подъема/снижения
12-битовый/8-ch аналогово-цифровой преобразователь (ADC) с скоростью преобразования до 200 кГц
10-битный цифрово-аналоговый преобразователь (DAC) с выделенным таймером конверсии и DMA
Четыре таймера/счетчики общего назначения
Один PWM управления двигателем с поддержкой трехфазного управления двигателем
Интерфейс кодера квадратуры, который может контролировать один внешний кодер квадратуры
Один стандартный блок PWM/таймер с внешним вводом подсчета
Низкомощный RTC с отдельным доменом мощности и специальным осциллятором
Часомер WatchDog (WDT)
Система Arm Cortex-M3 с тиковым таймером, включая возможность ввода внешних часов
Часомер повторного прерывания обеспечивает программируемые и повторяющиеся временные прерывания
Каждое периферийное устройство имеет свой собственный часовой разделитель для дальнейшей экономии энергии
Стандартный интерфейс JTAG для тестирования и отладки для совместимости с существующими инструментами
Интегрированный ПМУ (устройство управления мощностью)
Четыре режима снижения мощности: сон, глубокий сон, отключение питания и глубокое отключение питания
Одноразовое питание 3,3 В (2,4 - 3,6 В)
Четыре внешних входа прерывания, настраиваемые как чувствительные к краю/уровню
Ввод с немаскируемым прерыванием (NMI)
Контроллер прерывания пробуждения (WIC)
Процессор просыпается из режима отключения питания через любое прерывание
Определение отключения с отдельным порогом для прерывания и принудительного сброса
Перезагрузка питания (POR)
кристаллический осциллятор с рабочим диапазоном от 1 до 25 МГц
Внутренний RC-осциллятор 4 МГц с точностью до 1%
Защита от чтения кода (CRP) с различными уровнями безопасности
Уникальный серийный номер устройства для целей идентификации

Применение LPC1765FBD100
Автомобильная промышленность
Автомобильное расширенное наружное освещение
Нагревательная вентиляция и кондиционирование воздуха (HVAC)
Управляющий блок двигателя мотоцикла (ECU) и управление малым двигателем
Потребитель
Кондиционер (AC)
Слуховые устройства
Основные бытовые приборы
Роботизированное устройство
Малые и средние приборы
Промышленный
Трёхфазный двигатель с индукцией переменного тока
Автоматическая идентификация транспортного средства
Автомобильный газомер
Электрометр
Тепломер
Домашняя панель управления
Управление движением и робототехника
Двигатели
Постоянный магнитный синхронный двигатель (PMSM)
Преобразователь сети питания
Умное освещение
Умный разъем питания
Умные часы и браслеты
Транспортные билеты
Счетчик воды

Другие виды продукции

Частые вопросы

Вопрос: Ваши изделия оригинальные?

О: Да, все продукты оригинальные, новый оригинальный импорт - наша цель.

Вопрос: Какие у вас сертификаты?

О: Мы сертифицированная компания по стандарту ISO 9001:2015 и являемся членом ERAI.

Q:Вы можете поддерживать небольшое количество заказа или образцы?

A: Да, мы поддерживаем заказ образца и небольшой заказ. Стоимость образца отличается в зависимости от вашего заказа или проекта.

Вопрос: Как отправить мой заказ?

A: Мы используем экспресс для отправки, например, DHL, FedEx, UPS, TNT, EMS. Мы также можем использовать ваш предложенный экспедитор.Продукты будут в хорошей упаковке и обеспечить безопасность и мы несем ответственность за повреждение продукта на ваш заказ.

Вопрос: Как насчет сроков?

A: Мы можем отправить запасные части в течение 5 рабочих дней. Если нет запаса, мы подтвердим время доставки для вас на основе количества вашего заказа.
