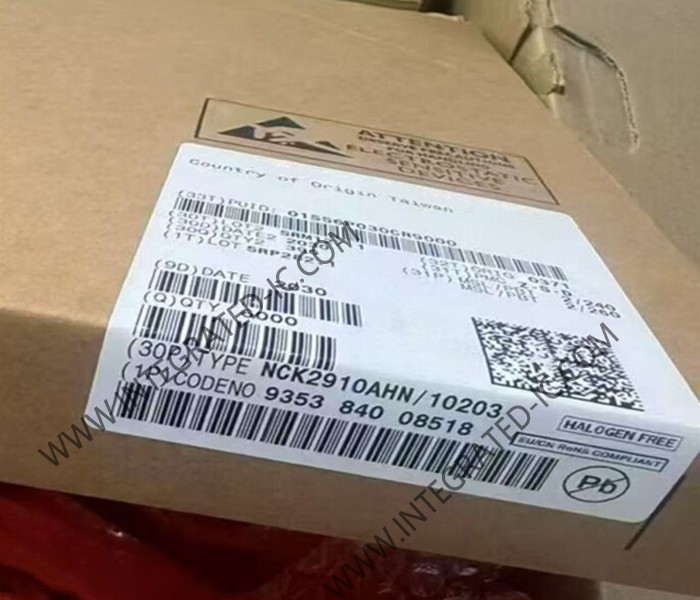

NCK2910AHN Модуль беспроводной связи RF-приемник с интерфейсом SPI HVQFN48

NCK2910AHN Модуль беспроводной связи RF приемник с интерфейсом SPI HVQFN48

Описание продукта NCK2910AHN

NCK2910AHN - это радиочастотный приемник и приемопередатчик с готовым к использованию накопителем прошивки.

Спецификация NCK2910AHN

CH BW: 31 ch. настройки фильтра BW (11,25... 360 кГц)

Диапазон частот RF: от 310 до 915 МГц (ISM-диапазоны)
Блокировка:
- FSK, 45 кГц BW, +/-2 МГц 70 дБ
- FSK, 45 кГц BW, +/-10 МГц 83 дБ
Селективность FSK, 200 кГц BW, +/-250 кГц 57 дБ
Максимальный RF вход: 20dBm (без повреждений) / 5dBm (функциональный)
Скорость передачи данных Max.: 215kbit/s (ASK / FSK) NRZ
Ток питания: однократный RF вход 10,9 mA
Температура: от -40 до +125°C
ESD: 2 кВ
Система Шума фиг @434MHz: 5dB (Система)
Отторжение изображения: 60 дБ
Динамический диапазон RSSI @45 кГц BW: 114 дБ

Особенности NCK2910AHN

Аналог
• Доступны два одноконтурных RF входа
• Аттенуаторы могут уменьшить частоту радиочастотного сигнала до LNA
• LNA имеет фиксированную придачу и NF ~ 3 (приемник NF ~ 5dB)
• Аттенуаторы после LNA могут уменьшать сигнал перед миксером / ADC
• IQ-миксер, используемый для генерации данных базовой полосы (IF) для исследований и исследований
• Усилители IF усиливают сигналы и подают их в ADC
• ADC (70dB SNR) преобразует в цифровой
• Дальнейшее смешивание и фильтрация и восстановление сигнала в цифровом
Цифровые
• Используемая полоса пропускания IF -385 кГц до -25 кГц и 25 кГц до 385 кГц
• Компенсация за несоответствие IQ
• Компенсация AGC
• Конфигурируемый канал фильтра (11,25 кГц до 360 кГц)
• RSSI и детектор/измеритель смещенной частоты
• ASK, FSK демодуляция
• Работа в Манчестере и NRZ с терпимостью скорости передачи данных до +/-12%
• Мониторы сигналов (проверки свойств сигналов)
• Устройство обработки данных с интерфейсом DMA
• Цифровая AFC для максимизации чувствительности для приложений с большим смещением частоты (например, TPMS)
