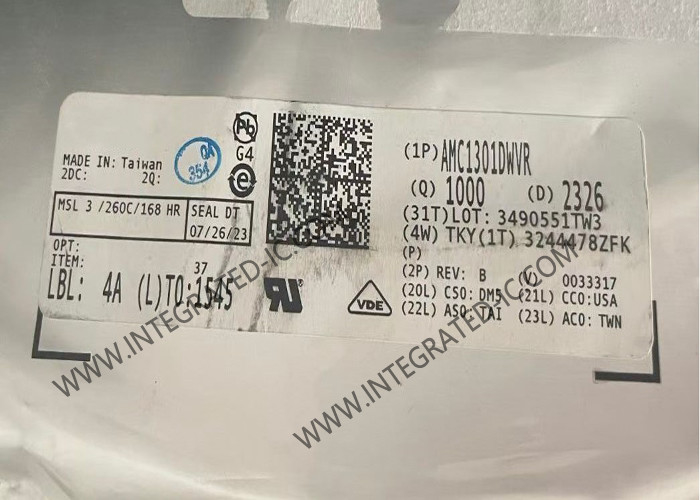

AMC1301DWVR Integrated Circuit Chip Precision Reinforced Isolated Amplifier для определения тока
Описание продукта AMC1301DWVR
AMC1301DWVR представляет собой высокоточный изоляционный усилитель с выходом, отделенным от входных схем изоляционным барьером, который высоко устойчив к магнитным помехам.Этот барьер сертифицирован для обеспечения усиленной изоляции до 7070 V PEAK в соответствии со стандартами DIN EN IEC 60747-17 (VDE 0884-17) и UL1577, и поддерживает рабочее напряжение до 1 кВ RMS.
The isolation barrier separates parts of the system that operate on different common-mode voltage levels and protects the low-side from voltage levels that can cause electrical damage and are potentially harmful to an operator.
Атрибуты продукции AMC1301DWVR
|
Продукт для увеличения пропускной способности
|
|
|
Текущее - Входное уклонение
|
|
|
Напряжение - входный отвод
|
|
|
Текущее - поставка
|
|
|
Ток - выход / канал
|
|
|
Напряжение - протяженность питания (мин)
|
|
|
Напряжение - протяженность питания (макс.)
|
|
|
Операционная температура
|
|
Особенности AMC1301DWVR
диапазон входного напряжения ± 250 мВ, оптимизированный для измерений тока с использованием шунтовых резисторов
Фиксированная мощность: 8,2 В/В
Низкие ошибки постоянного тока:
Ошибка смещения: ±0,2 мВ (макс.)
Дифференцированный дрейф: ±3 мкВ/°С (макс.)
Ошибка увеличения: ±0,3% (макс.)
Дрейф прираста: ±50 ppm/°C (максимум)
Нелинейность: 0,03% (максимум)
3.3-V работа на высокой и низкой стороне
Диагностические функции на уровне системы
Сертификации, связанные с безопасностью:
Укрепленная изоляция 7070-V PK согласно DIN EN IEC 60747-17 (VDE 0884-17)
Изоляция 5000-В RMS в течение 1 минуты на UL1577
Полная спецификация в расширенном диапазоне промышленных температур: от 40°C до +125°C
Применение AMC1301DWVR
Станции, предназначенные для установки и управления электрическими батареями.
Двигатели
Инверторы частот
Непрерывные источники питания
