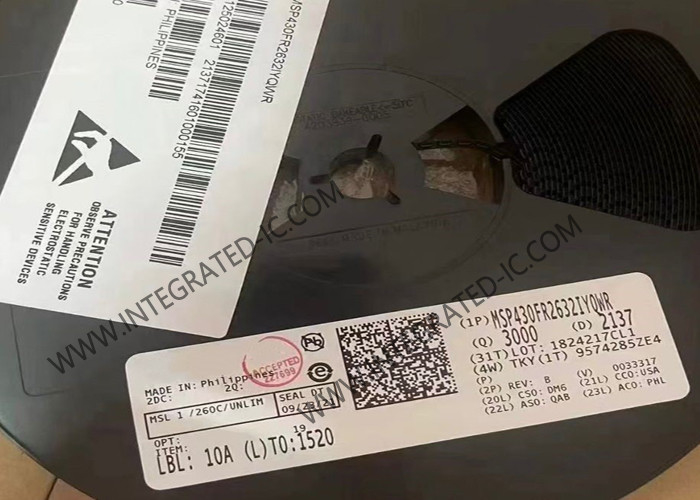

MSP430FR2632IYQWR Микроконтроллер MCU 16-битный 16MHz Капацитивный сенсорный MCU 24-UFBGA

MSP430FR2632IYQWR Микроконтроллер MCU 16-битный 16MHz Капацитивный сенсорный MCU 24-UFBGA

Описание продукта MSP430FR2632IYQWR
MSP430FR2632IYQWR - это микроконтроллеры MSP430TM с ультранизкой мощностью для емкостного сенсорного зондирования, которые оснащены сенсорной технологией CapTIvateTM для кнопок, ползунок, колес и приложений близости.MSP430 MCU с технологией CapTIvate обеспечивают наиболее интегрированное и автономное емкостно-прикосновённое решение на рынке с высокой надежностью и шумоотстойчивостью при наименьшей мощностиКапацитивная сенсорная технология поддерживает одновременные электроды самоконденсации и взаимной конденсации на одной конструкции для максимальной гибкости.MSP430FR2632IYQWR MCU с технологией CapTIvate работают через толстое стекло, пластиковые корпуса, металл и дерево для работы в суровых условиях, включая влажную, жирную и грязную среду.

Атрибуты продукции MSP430FR2632IYQWR

Особенности MSP430FR2632IYQWR
Технология CapTIvateTM с емкостным касанием
Производительность
Быстрое сканирование электродами с четырьмя одновременными сканированиями
Поддержка слайдеров с высоким разрешением до 1024 точек
Датчики близости
Надежность
Повышенная устойчивость к электрическим линиям, радиочастотам и другому шуму окружающей среды
Встроенный спектр распространения, автоматическая настройка, фильтрация шума и алгоритмы дебаунсинга
Позволяет использовать надежные сенсорные решения с 10-вольтовым шумом общего режима RMS, 4-кВ быстрыми электрическими транзиторами и 15-кВ электростатическим разрядом, что позволяет выполнять требования IEC‐61000-4-6, IEC‐61000-4-4,и соответствие IEC‐61000-4-2
Снижение радиочастотных выбросов для упрощения электрических конструкций
Поддержка конструкций для металлического прикосновения и отторжения воды
Гибкость
До 16 электродов самоконденсации и 64 электродов взаимной конденсации
Смешивание и сопоставление электродов с собственной и взаимной емкостью в одной конструкции
Поддерживает многоприкосновение
Широкий диапазон обнаружения емкости, широкий диапазон электродов от 0 до 300 pF
Низкая мощность
< 5 μA пробуждение при контакте с четырьмя датчиками
Машина с режимом бодрствования позволяет сканировать электроды, когда процессор спит
Аппаратное ускорение для компенсации окружающей среды, фильтрации и обнаружения порога
Легкость использования
CapTIvate Design Center PC GUI позволяет инженерам проектировать и настраивать емкостные кнопки в режиме реального времени без необходимости писать код
Библиотека программного обеспечения CapTIvate в ROM предоставляет достаточное количество FRAM для клиентского приложения
Встроенный микроконтроллер
16-битная архитектура RISC
Часы поддерживают частоты до 16 MHz
Широкий диапазон напряжения питания от 3,6 В до 1,8 В (минимальное напряжение питания ограничено уровнями SVS, см. спецификации SVS)
Оптимизированные режимы сверхнизкой мощности
Активный режим: 126 μA/MHz (типичный)
В режиме ожидания: < 5 μA с 4 датчиками
Счетчик часов в реальном времени (RTC) LPM3.5 с кристаллом 32768 Гц: 730 nA (типичный)
Выключение (LPM4.5): 16 nA (типично)
Высокопроизводительный аналог
8-канальный 10-битный аналогово-цифровой преобразователь (ADC)
Внутренняя опорная напряженность 1,5 В
Отбор проб и удержание 200 кс.
Улучшенная серийная связь
Два расширенных универсальных интерфейса последовательной связи (eUSCI_A) поддерживают UART, IrDA и SPI
Один eUSCI (eUSCI_B) поддерживает SPI и I2C
Интеллектуальные цифровые периферийные устройства
Четыре 16-битовых таймера
Два таймера с тремя регистрами захвата/сравнения каждый (Timer_A3)
Два таймера с двумя регистрами захвата/сравнения каждый (Timer_A2)
Один 16-битный таймер, связанный с технологией CapTIvate
Один 16-битовый RTC только на счет
16-битная проверка циклической избыточности (CRC)
Маломощная ферроэлектрическая RAM (FRAM)
До 15,5 КБ нелетающей памяти
Встроенный код исправления ошибок (ECC)
Конфигурируемая защита записи
Единая память программы, констант и хранилища
1015 выносливость цикла записи
Противоустойчивые к радиации и немагнитные
Высокое соотношение FRAM к SRAM, до 4:1
Система часов (CS)
32-кГц RC-осциллятор на чипе (REFO)
Цифровой управляемый осциллятор 16-МГц (DCO) на чипе с частотно-запертой петлей (FLL)
Точность ± 1% при ссылке на чипе при комнатной температуре
Встроенный очень низкочастотный 10-кГц осциллятор (VLO)
Осилятор высокочастотного модуляции на чипе (MODOSC)
Внешний кристаллический осциллятор 32-кГц (LFXT)
Программируемый прескаляр MCLK от 1 до 128
SMCLK, полученный от MCLK с программируемой прескалярой 1, 2, 4 или 8
Общие функции ввода/вывода и пин
В общей сложности 19 В/В на пакете TSSOP-32
16 прерывающих пин (P1 и P2) могут пробудить MCU из режимов малой мощности
