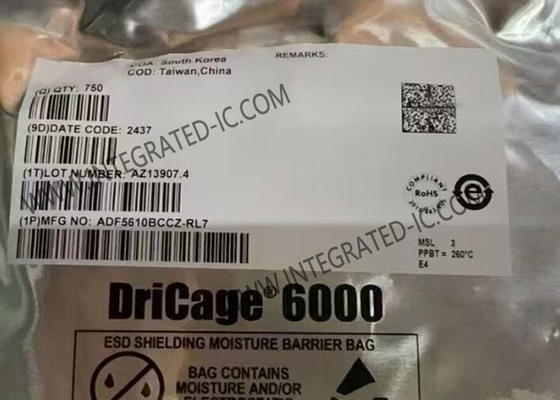

ADF5610BCCZ Модуль беспроводной связи 57MHz Широкополосный радиочастотный синтезатор LGA48

ADF5610BCCZ Модуль беспроводной связи 57 МГц Широкополосный РЧ-синтезатор LGA48

Описание продукта ADF5610BCCZ

ADF5610BCCZ - это микроволновый широкополосный синтезатор с интегрированным VCO.Он позволяет внедрять фракционные N или целые N фазовые блокированные цикл (PLL) частотные синтезаторы при использовании с внешним цикл фильтра и внешнего источника отсчетаДизайн широкополосного микроволнового управляемого осциллятора позволяет работать на частоте от 7300 до 14600 МГц при одном радиочастотном выходе (RF).Серия частотных делителей с дифференциальным частотным выходом позволяет работать от 57 до 14600 МГц.

Спецификация ADF5610BCCZ

Особенности ADF5610BCCZ

Диапазон частот выхода RF: от 57 до 14,600 МГц
RFOUT: от 7300 до 14,600 МГц
PDIV/NDIV: от 57 до 14,600 МГц
Режимы синтезатора с дробным числом N и синтезатора с целым числом N
24-битный фракционный модуль
Режим точной частоты для ошибки частоты 0 Гц
Типичная ложная PFD: <−105 дБc
Интегрированный римс-житр: < 40 fs
Нормированный уровень шума фазы внутриполосной связи FOM
Режим высокого тока: −232 дБц/Гц (целое число) и −229 дБц/Гц (фракционный)
Нормальный режим: −229 дБц/Гц (целое число) и −226 дБц/Гц (фракционный)
Сохраняет частоту блокировки от -40°C до +85°C (блокировка и выход)
Низкий уровень фазового шума VCO
−115 дБц/Гц, типично при 100 кГц (7,3 ГГц)
−114 дБц/Гц, типично при 100 кГц (10 ГГц)
-109 дБц/Гц, типично при 100 кГц (14,6 ГГц)
Мощность RFOUT: 5 дБм
Программируемое деление на 1, 2, 4, 8, 16, 32, 64 или 128 выходов
Программируемый уровень выходной мощности
Типичное рассеивание мощности: 815 мВт
Программируемый низкий ток и расход мощности: < 700 мВт
Быстрый скачок частоты (автокалибровка включена): < 40 μs
48-терминальный, 7 мм × 7 мм пакет LGA: 49 мм2

Применение ADF5610BCCZ
Военные и оборона
Испытательное оборудование
Поколение часов
Беспроводная инфраструктура
Спутниковый терминал и терминал с очень маленькой диафрагмой (VSAT)
Микроволновое радио
