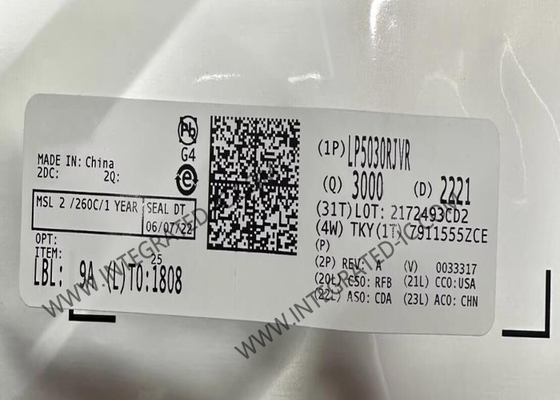

LP5030RJVR интегральный микросхема 35mA текущий RGB LED драйвер VQFN64 микросхемы

LP5030RJVR интегральная схема чип 35mA текущий RGB LED драйвер VQFN64 схема чипы

Описание продукта LP5030RJVR

LP5030RJVR представляет собой 30-канальный драйвер LED с постоянным потоком. LP5030RJVR имеет генератор 29 кГц, 12-битный PWM для каждого канала,а также независимое от канала/модуля смешивание цветов и управление интенсивностью, ранее называемые регистрами контроля яркости, чтобы обеспечить яркие светодиодные эффекты с нулевым звуковым шумом.

LP5030RJVR управляет каждым светодиодом с 12-битным разрешением PWM на частоте переключения 29 кГц. Это управление помогает получить интенсивность, которая плавно снижается и останавливает звуковой шум.

Спецификация LP5030RJVR

Особенности LP5030RJVR

Диапазон рабочего напряжения:
Диапазон VCC: от 2,7 до 5,5 В
Пинны EN, SDA и SCL совместимы с силовыми рельсами 1,8V, 3,3V и 5V
Выход Максимальное напряжение: 6 В
36 Низкая точность и постоянный ток
Максимальная мощность 25,5 мА на канал при полном диапазоне VCC
Максимальная мощность 35 мА на канал при ВСК ≥ 3,3 В
Ошибка устройства к устройству ± 5%; ошибка канала к каналу ± 5%
Ультранизкий тихий ток:
Режим отключения: 1 μA (максимум) при низкой EN
Режим энергосбережения: 12 μA (максимум) при высоком уровне EN и отключении всех светодиодов на > 30 мс
Интегрированный 12-битный генератор PWM 29 кГц для каждого канала:
Независимый регистр смешивания цветов по каналу
Независимый регистр контроля яркости на RGB-ЛЕД-модуль
Ограничение яркости на логарифмическом или линейном уровне
Интегрированная 3-фазная схема ПВМ
3 программируемые банки (R, G, B) для простого программного управления каждым цветом
2 внешних аппаратных адреса позволяют подключать до 4 устройств
Распространение рабского адреса позволяет настраивать несколько устройств одновременно
Автоувеличение позволяет записывать или читать последовательные регистры в течение одной передачи
Скорость I2C в быстром режиме до 400 кГц

Применение LP5030RJVR

Светодиодное освещение, индикаторные огни и веселые огни для:
Умный спикер
Умная бытовая техника
Видео колокол
Электрический умный замок
Детектор дыма
Сет-топ коробка
Умный маршрутизатор
Ручные устройства

Другие электронные компоненты на складе

Частые вопросы
Вопрос: Ваши изделия оригинальные?
О: Да, все продукты оригинальные, новый оригинальный импорт - наша цель.
Вопрос: Какие у вас сертификаты?
О: Мы сертифицированная компания по стандарту ISO 9001:2015 и являемся членом ERAI.
Q:Вы можете поддерживать небольшое количество заказа или образцы?
A: Да, мы поддерживаем заказ образца и небольшой заказ. Стоимость образца отличается в зависимости от вашего заказа или проекта.
Вопрос: Как отправить мой заказ?
A: Мы используем экспресс для отправки, например, DHL, FedEx, UPS, TNT, EMS. Мы также можем использовать ваш предложенный экспедитор.Продукты будут в хорошей упаковке и обеспечить безопасность и мы несем ответственность за повреждение продукта на ваш заказ.
Вопрос: Как насчет сроков?
A: Мы можем отправить запасные части в течение 5 рабочих дней. Если нет запаса, мы подтвердим время доставки для вас на основе количества вашего заказа.
