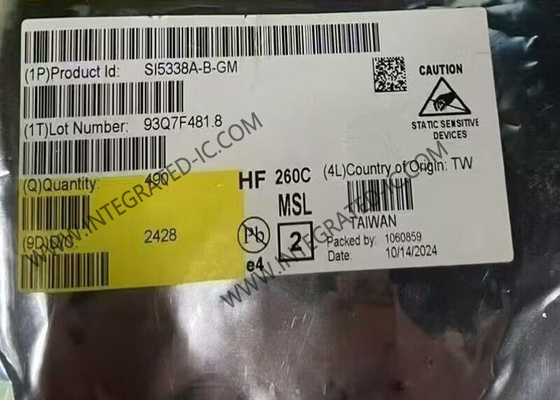

SI5338A-B-GM интегральный микросхема чип 710MHz Low Jitter Clock Generator IC QFN24

SI5338A-B-GM интегральный микросхема чип 710MHz Low Jitter Clock Generator IC QFN24

Описание продукта SI5338A-B-GM

SI5338A-B-GM представляет собой высокопроизводительный генератор часов с низким количеством джиттеров, способный синтезировать любую частоту на каждом из четырех выходных драйверов устройства.
SI5338A-B-GM позволяет генерировать четыре независимых часа с точностью 0 ppm. Каждый выходный час может быть самостоятельно настроен для поддержки различных форматов сигнала и напряжения питания.
SI5338A-B-GM обеспечивает синтез частоты с низким джиттером в экономном пространстве пакете 4 x 4 мм QFN. Устройство программируется через серийный интерфейс, совместимый с I2C / SMBus, и поддерживает работу с 1.8, 2.5, или 3,3 В питания ядра.

Спецификация SI5338A-B-GM

Особенности SI5338A-B-GM

Технология малой мощности MultiSynthTM позволяет независимый синтез на любой частоте на четырех дифференциальных приводах выхода
Соответствует PCIe Gen 1/2/3/4 Common Clock и Gen 3 SRNS
высококонфигурируемые выходной драйверы с максимум четырьмя дифференциальными выходами, восемью одноконтурными выходами часов или комбинацией обоих
Низкий фазовый джиттер 0,7 ps RMS
Высокая точность синтеза позволяет истинную нулевую точность частоты ppm на всех выходах
Гибкая ссылка на вход:
Внешний кристалл: 8-30 МГц
Вход CMOS: от 5 до 200 МГц
Вход SSTL/HSTL: от 5 до 350 МГц
Дифференциальный вход: 5-710 МГц
Независимо конфигурируемые выходы поддерживают любую частоту или формат:
LVPECL/LVDS: от 0,16 до 710 МГц
HCSL: от 0,16 до 250 МГц
CMOS: от 0,16 до 200 МГц
SSTL/HSTL: от 0,16 до 350 МГц
Независимое выходное напряжение на водителя: 1.5, 1.8, 2.5, или 3,3 В
Одно питающее ядро с превосходным PSRR: 1.8, 2.5, 3,3 В
Независимая функция увеличения/уменьшения частоты обеспечивает беспроблемную регулировку частоты в шагах 1 ppm
Независимая регулировка фазы на каждом из выходных драйверов с точностью < 20 пс
высококонфигурируемый спектр распространения (SSC) на любом выходе:
Любая частота от 5 до 350 МГц
Любая разница от 0,5 до 5,0%
Любая скорость модуляции от 33 до 63 кГц
Внешний режим обратной связи позволяет использовать режим с нулевым задержкой
Потеря блокировки и потеря сигнальной сигнализации
I2C/SMBus совместимый интерфейс
Простое программное обеспечение
Малый размер: 4 x 4 мм, 24-QFN
Низкая мощность: 45 мА
Широкий температурный диапазон: от 40 до +85 °C

Применение SI5338A-B-GM
Ethernet коммутатор/маршрутизатор
PCIe Gen1/2/3/4
Время трансляции видео/аудио
Процессор и FPGA
Конверсия часов на любую частоту
MSAN/DSLAM/PON
Волоконный канал, SAN
Карты телекоммуникационных линий
1 GbE и 10 GbE
