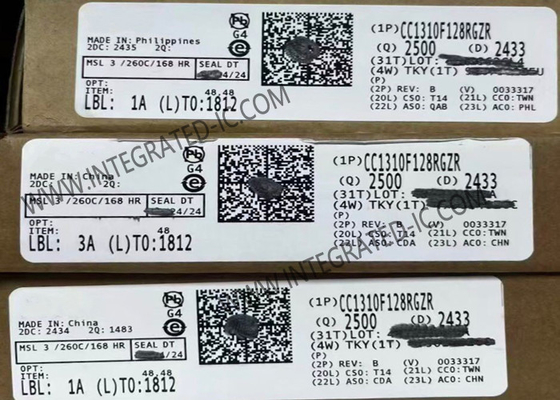

CC1310F128RGZR Микроконтроллер MCU SimpleLinkTM 32-битный Arm Cortex-M3 Sub-1 GHz беспроводный MCU

CC1310F128RGZR Микроконтроллер MCU SimpleLinkTM 32-битный Arm Cortex-M3 Sub-1 GHz беспроводный MCU

Описание проекта CC1310F128RGZR
Устройство CC1310F128RGZR является экономически эффективным, сверхнизкомощным, под-1 ГГц RF-устройством от Texas InstrumentsTM, которое является частью платформы микроконтроллеров SimpleLinkTM (MCU).,Bluetooth® с низким энергопотреблением, Sub-1 GHz, Ethernet, Zigbee®, Thread и MCU хоста.простая в использовании среда разработки с одним базовым набором разработки программного обеспечения (SDK) и богатым набором инструментовЕдиновременная интеграция платформы SimpleLink позволяет пользователям добавлять любую комбинацию устройств из портфеля в свой дизайн.позволяет 100% повторное использование кода при изменении требований к конструкции.

Спецификации CC1310F128RGZR

Особенности CC1310F128RGZR
Микроконтроллер
Мощный процессор Arm® Cortex®-M3
Счет EEMBC CoreMark®: 142
Оценка EEMBC ULPBenchTM: 158
Часовая скорость до 48 МГц
32 КБ, 64 КБ и 128 КБ программируемого Flash в системе
8 КБ SRAM для кэша
(или как оперативная память общего назначения)
20 КБ SRAM с ультранизкой утечкой
Двухконечные cJTAG и JTAG отладки
Поддерживает обновление по эфиру (OTA)
Контроллер датчика с ультранизкой мощностью
Может работать самостоятельно от остальной части системы
16-битная архитектура
2 КБ SRAM с ультранизким уровнем утечки для кода и данных
Эффективная архитектура размеров кода, размещение частей
TI-RTOS, драйверы и загрузка в ROM
Пакет, соответствующий требованиям RoHS
7-мм × 7-мм RGZ VQFN48 (30 GPIO)
5-мм × 5-мм RHB VQFN32 (15 GPIO)
4-мм × 4-мм RSM VQFN32 (10 GPIO)
Периферийные устройства
Все цифровые периферийные пинсы могут быть направлены на любой GPIO
Четыре генеральных модуля таймера
(Восемь 16-битных или четыре 32-битных таймера, каждый PWM)
12-битный ADC, 200 ksamples/s, 8-канальный аналоговый MUX
Непрерывный временной сравнитель
Ультранизкомощный сбалансированный сравнитель
Программируемый источник тока
УВТР
2 × SSI (SPI, MICROWIRE, TI)
I2C, I2S
Часы в реальном времени (RTC)
Модуль безопасности AES-128
Истинный генератор случайных чисел (TRNG)
Поддержка восьми кнопок емкостного сенсора
Интегрированный датчик температуры
Внешняя система
Внутренний преобразователь постоянного тока на чипе
Бесшовная интеграция с расширителем диапазона SimpleLink TM CC1190
Низкая мощность
Широкий диапазон напряжения питания: от 1,8 до 3,8 В
RX: 5,4 мА
TX при +10 дБм: 13,4 мА
Активный режим MCU 48 МГц Рабочий код: 2,5 мА (51 мА/МГц)
MCU активного режима: 48,5 CoreMark/mA
Контроллер датчика активного режима на частоте 24 МГц:
00,4 мА + 8,2 мА/МГц
Контроллер датчика, один пробуждение каждую секунду выполняет один 12-битный ADC отбор проб: 0,95 мкА
В режиме ожидания: 0,7 μA (RTC Running и RAM и CPU Retention)
Отключение: 185 nA (пробуждение от внешних событий)
Раздел RF
Отличная чувствительность приемника ¥124 дБм при использовании режима дальнего радиуса действия, ¥110 дБм при 50 кбит/с
Отличная селективность (± 100 кГц): 56 дБ
Отличная производительность блокировки (± 10 МГц):
90 дБ
Программируемая выходная мощность до +15 дБм
Одноконтактный или дифференциальный RF интерфейс
Подходит для систем, нацеленных на соблюдение всемирных радиочастотных правил
ETSI EN 300 220, EN 303 204 (Европа)
FCC CFR47 Часть 15 (США)
ARIB STD-T108 (Япония)
Беспроводный M-Bus (EN 13757-4) и IEEE® 802.15.4g PHY
Инструменты и среда развития
Комплексы разработки с полными возможностями и низкой стоимостью
Многочисленные ссылки для различных конфигураций RF
Программное обеспечение для ПК
Студия управления датчиками
Студия SmartRFTM
SmartRF Флэш программист 2
IAR Embedded Workbench® для руки
IDE для Code Composer StudioTM (CCS)
CCS UniFlash

Применение CC1310F128RGZR
315, 433, 470-, 500-, 779, 868, 915-, 920-МГц ISM и SRD системы
Низкомощные беспроводные системы с диапазоном от 50 кГц до 5 МГц
Автоматизация домов и зданий
Беспроводные системы сигнализации и безопасности
Промышленное наблюдение и контроль
Умная сеть и автоматическое чтение счетчиков
Приложения для беспроводного здравоохранения
Беспроводные сенсорные сети
Активный RFID
IEEE 802.15.4g, интеллектуальные объекты с поддержкой IP (6LoWPAN), беспроводные M-Bus, системы KNX, Wi-SUNTM и собственные системы
Приложения для сбора энергии
Электронная накладная (ESL)
Применение датчиков дальнего действия
Распределители расходов на тепло
