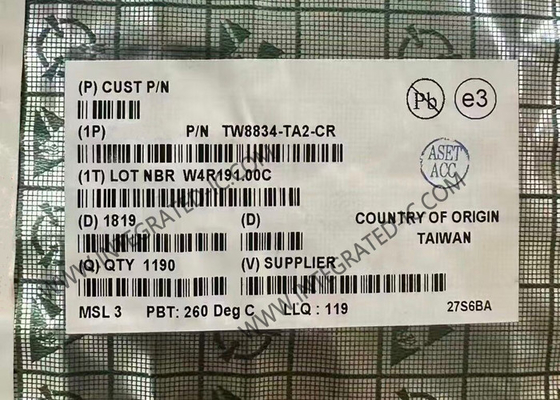

TW8834-TA2-CR интегральная схема чип LCD видеопроцессор TQFP100 дисплейные процессоры

TW8834-TA2-CR интегральный микросхема чип LCD видеопроцессор TQFP100 дисплейные процессоры

Обзор продукта TW8834-TA2-CR

TW8834-TA2-CR - это ЖК-видеопроцессор с встроенным декодером, входами LVDS и TTL, выходом BT.656 и интерфейсом панели LVDS.

TW8834-TA2-CR - это высокоинтегрированный видеопроцессор LCD, который включает в себя многие ключевые функции, необходимые для создания многоцелевой системы отображения LCD в одном пакете.

TW8834-TA2-CR включает в себя высококачественный 2D-дискодер NTSC/PAL/SECAM, который поддерживает как одноконтактные, так и дифференциальные сигналы CVBS, интерфейс цифрового ввода LVDS и TTL,высококачественный скалер и деинтерлейсер, движок OSD шрифтов и интерфейсы выходной панели LVDS, TTL или TCON.

TW8834-TA2-CR может поддерживать разрешения ввода до 1080p и может управлять ЖК-панелями с разрешениями до 1366 x 768.

Спецификация TW8834-TA2-CR

Особенности TW8834-TA2-CR

Аналоговый видеодекодер
- NTSC (M, 4.43) и PAL (B, D, G, H, I, M, N, N комбинация), PAL (60), SECAM с автоматическим обнаружением формата
- 10-разрядный ADC и аналоговый зажимательный контур
- Полностью программируемый статический усиление или автоматический контроль усиления для канала CVBS
- Программируемое управление белым пиком для канала CVBS
- высококачественный адаптивный 2D-фильтр для ввода NTSC и PAL
- PAL задержка линии для коррекции цветовой фазы ошибки
- Улучшение изображения с 2D динамическим пиком / CTI
- Цифровая поднесущая PLL для точного цветового декодирования
- Программируемый оттенок, яркость, насыщенность, контраст, четкость
- Выбираемый дифференциальный или однокончательный вход CVBS
- Цифровая горизонтальная ПЛЛ и продвинутая синхронизация для видеорегистраторов - воспроизведение и слабая производительность сигнала
- Высокое качество горизонтального и вертикального фильтрации с произвольным соотношением масштабирования
- До 3CH дифференциального или 6CH однокончательного CVBS входа
Поддержка цифровых входов
- Поддерживает как формат видео BT.656 и 601 с H/VSYNC
- Поддерживает RGB 24-битный вход до разрешения 1080p
- Одноканальный LVDS (открытый LDI) вход до разрешения 720p
- Встроенный программируемый контроллер времени
- Поддерживает 3, 4, 6 или 8 бит на пиксель до 16,8 миллиона цветов с встроенным дитерным двигателем
- Поддерживает цифровые панели (TTL) или одноканальные панели LVDS с разрешением до WXGA (1366 x 768), 85MHz
BT1 - Продукция
- Независимая ITU-R 656 совместимая YCbCr4:22) Формат вывода
- выход ITU-R 656 сделанный с помощью декодера, LVDS, DRGB и пути после масштабирования
- Максимально 148,5 МГц при 3,3 В, 74 МГц при 1,8 В
Прочие
- Поддерживает быстрый режим плюс интерфейс I2C до 1,2 Мбит / с
- До 3 выходов PWM
- ГПИО
- 1.8В внутреннее действие
- поддержка ввода DTV 1,8 В
- 1.8В/3.3В BT.656 поддержка выхода
- Пин-заглушитель оборудования.
- Одиночный кристалл 27 МГц.
- 100 пин TQFP

Применение TW8834-TA2-CR
Системы отображения автомобилей
