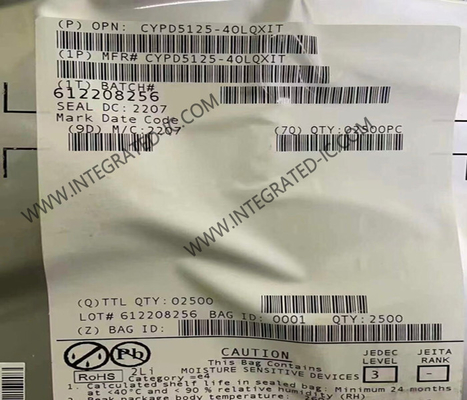

CYPD5125-40LQXIT Чип интегральной схемы высокоскоростной контроллер порта USB типа C

CYPD5125-40LQXIT Чип интегральной схемы высокоскоростной контроллер порта USB типа C

Описание продукта CYPD5125-40LQXIT
CYPD5125-40LQXIT EZ-PDTM CCG5 - это двойной контроллер USB Type-C, соответствующий новейшим стандартам USB Type-C и PD.CYPD5125-40LQXIT EZ-PD CCG5 обеспечивает полное решение управления портами USB Type-C и USB-Power Delivery для ПКОн также может быть использован в двойной роли и в приложениях порта, обращенных вниз по течению.

Спецификация CYPD5125-40LQXIT

Особенности CYPD5125-40LQXIT
Поддержка типа C и USB-PD
Интегрированная передача питания USB (USB-PD) 3.0 поддержка
Два интегрированных порта USB-PD типа C
Интегрированный UFP (RD) и источники тока для DFP (RP) на обоих портах типа C
Интегрированное замыкание батареи для DRP (источник питания/поглотитель)
Интегрированные VCONN FET для питания кабелей EMCA
Интегрированный быстрый обмен ролями и расширенная передача данных
Интегрированный высоковольтный LDO, работающий до 21,5 В
Встроенный 2x USB аналоговый Mux
Интегрированный 2x SBU аналоговый Mux
Интегрированное 2x USB зарядное устройство обнаруживает блоки2, Apple Charging (только источник)
Интегрированная защита от перенапряжения (OVP) и защита от перенапряжения (OCP) на VBUS
Интегрированная защита ОКП на VCONN
Интегрированная защита от высокого напряжения на пинах CC и SBU для защиты от случайного короткого замыкания к пину VBUS на разъеме типа C
Интегрированный усилитель токового сенса, поддерживающий высокую сторону токового сенсации
Интегрированные драйверы шлюзов для внешнего управления VBUS PFET на портах типа C
Поддерживает высоковольтные терпимые PFET-управляемые GPIO
32-разрядная подсистема MCU
48-МГц Arm Cortex-M0 процессор
128-KB Flash
12 КБ SRAM
Интегрированные цифровые блоки
До двух интегрированных таймеров и счетчиков для обеспечения времени отклика, требуемого протоколом USB-PD
Четыре блока серийной связи в режиме выполнения (SCB) с переконфигурируемой функциональностью I2C, SPI или UART
Часы и осцилляторы
Интегрированный осциллятор, исключающий необходимость в внешних часах
Работа с низкой энергоемкостью
2Работа от 75 до 21,5 В
ЭСД на уровне системы на консолях CC, D± и SBU
± 8-кВ контактный разряд и ± 15-кВ разряд воздушного разрыва на основе стандарта IEC61000-4-2 уровня 4C
Вводы/выводы, которые могут быть заменены на горячие
Порт 1 I2C пин и CC1, CC2 пин являются горяче-заменяемыми

Применение CYPD5125-40LQXIT
Компьютеры, ноутбуки и док
Хосты и устройства Thunderbolt
