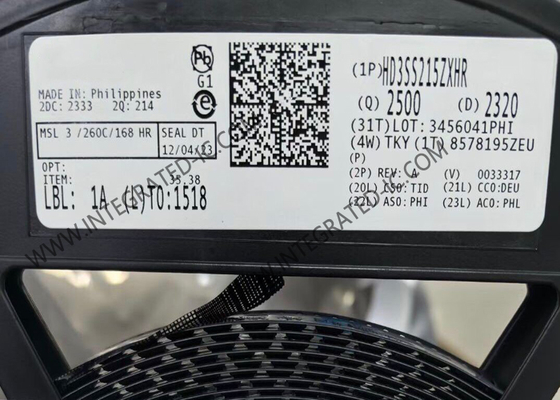

Интегральная схема HD3SS215ZXHR 6 Гбит/с HDMI DisplayPort Switch IC NFBGA50

Интегральная схема HD3SS215ZXHR 6 Гбит/с HDMI DisplayPort Switch IC NFBGA50

Обзоры продукции HD3SS215ZXHR

HD3SS215ZXHR - это высокоскоростной пассивный переключатель с широким общим режимом, способный поддерживать приложения DisplayPort HBR2 и интерфейс мультимедиа высокой четкости (HDMI), требующие частоты обновления 4k2k 60 Гц.

HD3SS215ZXHR можно настроить для поддержки двух источников на один приемник или одного источника на два приемника. Для поддержки этих видеостандартов HD3SS215ZXHR также переключает канал данных дисплея (DDC) и сигналы обнаружения горячего подключения (HPD) для приложений HDMI или цифрового видеоинтерфейса (DVI). Он также переключает вспомогательные (AUX) и сигналы обнаружения горячего подключения (HPD) для приложений DisplayPort.

Гибкость, которую обеспечивает HD3SS215ZXHR, поддерживая как широкий общий режим, так и связи переменного или постоянного тока, делает его идеальным для многих приложений.

Спецификация HD3SS215ZXHR

Особенности HD3SS215ZXHR

Универсальный дифференциальный переключатель 2:1/1:2
Совместимость с электрическим стандартом DisplayPort
Совместимость с электрическими стандартами HDMI
Переключение 2:1 и 1:2, поддерживающее скорость передачи данных до 6 Гбит/с
Поддерживает переключение HPD
Поддерживает переключение AUX и DDC
Широкая дифференциальная полоса пропускания –3 дБ 7 ГГц
Отличные динамические характеристики (при 3 ГГц)
– Перекрестные помехи = –35 дБ
– Изоляция = –21 дБ
– Вносимые потери = –1.6 дБ
– Обратные потери = –12 дБ
– Максимальный перекос бит-бит = 5 пс
Рабочий диапазон VDD 3,3 В ±10%
Коммерческий температурный диапазон: от 0°C до 70°C
Вывод разрешения (OE) отключает переключатель для экономии энергии
Потребляемая мощность:
– Активная < 9 мВт типично
– Режим ожидания < 30 мкВт максимум (при OE = L)

Применение HD3SS215ZXHR

Приложения для настольных компьютеров и ноутбуков:
– Переключение PCI Express Gen 1, Gen 2
– Переключение DP
– Переключение HDMI
– Переключение LVDS
Подключенные периферийные устройства и принтеры
Домашний кинотеатр и развлечения
Телевизор
Игры
Профессиональное аудио, видео и вывески

Другие электронные компоненты в наличии

FAQ
В. Являются ли ваши продукты оригинальными?
О: Да, все продукты оригинальные, новый оригинальный импорт - наша цель.
В: Какие у вас есть сертификаты?
О: Мы являемся компанией, сертифицированной по стандарту ISO 9001:2015, и членом ERAI.
В: Можете ли вы поддержать заказ небольшого количества или образец? Образец бесплатный?
О: Да, мы поддерживаем заказ образцов и небольшие заказы. Стоимость образца варьируется в зависимости от вашего заказа или проекта.
В: Как отправить мой заказ? Это безопасно?
О: Мы используем экспресс-доставку, такую как DHL, Fedex, UPS, TNT, EMS. Мы также можем использовать вашего предложенного экспедитора. Продукты будут хорошо упакованы и обеспечат безопасность, и мы несем ответственность за повреждение продукта вашего заказа.
В: Как насчет времени выполнения заказа?
О: Мы можем отправить складские детали в течение 5 рабочих дней. Если нет в наличии, мы подтвердим время выполнения заказа для вас в зависимости от количества вашего заказа.
