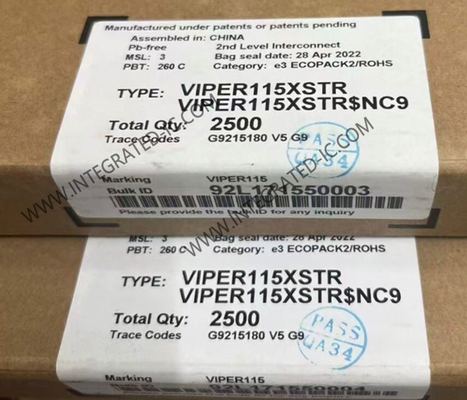

VIPER115XSTR Интегральная схема чипа энергосберегающего автономного высоковольтного преобразователя

Интегральная микросхема VIPER115XSTR Энергосберегающий автономный высоковольтный преобразователь

Описание продукта VIPER115XSTR
Устройство VIPER115XSTR представляет собой высоковольтный преобразователь, интеллектуально интегрирующий 800 В лавиностойкий силовой MOSFET с ШИМ-управлением по току. Силовой MOSFET с напряжением пробоя 800 В позволяет применять расширенный диапазон входного напряжения, а также уменьшить размер демпферной цепи DRAIN. Эта микросхема соответствует самым строгим стандартам энергосбережения, поскольку имеет очень низкое потребление и работает в режиме импульсно-частотной модуляции при малой нагрузке. Поддерживается проектирование обратноходовых, понижающих и повышающе-понижающих преобразователей. Встроенный высоковольтный запуск, senseFET, усилитель ошибки и генератор с джиттером позволяют разработать законченное приложение с минимальным количеством компонентов.

Спецификация VIPER115XSTR

Особенности VIPER115XSTR
800 В лавиностойкий силовой MOSFET, позволяющий охватить сверхширокий диапазон входного напряжения переменного тока
Встроенный высоковольтный запуск и sense-FET
Контроллер ШИМ по току
Защита от ограничения тока стока
– 370 мА (VIPER113)
– 480 мА (VIPER114)
– 590 мА (VIPER115)
Широкий диапазон напряжения питания: от 4,5 В до 30 В
Минимизированное потребление входной мощности системы:
– Менее 10 мВт при 230 В переменного тока в режиме без нагрузки
– Менее 400 мВт при 230 В переменного тока с нагрузкой 250 мВт
Джиттерная частота переключения снижает стоимость фильтра ЭМИ:
– 30 кГц ± 7% (тип X)
– 60 кГц ± 7% (тип L)
– 120 кГц ± 7% (тип H)
Встроенный E/A с опорным напряжением 1,2 В
Защиты с автоматическим перезапуском: перегрузка/короткое замыкание (OLP), линия или выход
OVP, счетчик максимального рабочего цикла, зажим VCC
Защита от пропуска импульсов для предотвращения лавинообразного нарастания потока
Встроенная тепловая защита
Встроенный плавный пуск для повышения надежности системы

Применение VIPER115XSTR
Маломощные импульсные источники питания для бытовой техники, домашней автоматизации, промышленности, потребительской электроники, освещения
Маломощные адаптеры
