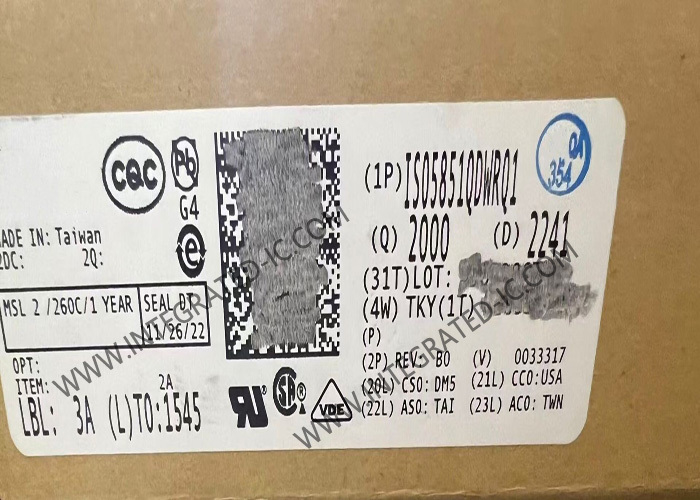

ISO5851QDWRQ1 Интегральная схема чипа для автомобилей, 5.7 кВэфф, одноканальный изолированный драйвер затвора

ISO5851QDWRQ1 Чип интегральной схемы автомобильной промышленности 5.7kVrms одноканальный изолированный драйвер ворот

Описание продукта ISO 5851QDWRQ1
ISO5851QDWRQ1 представляет собой 5.7-кВРМС, усиленный изолированный драйвер шлюза для IGBT и MOSFET с источником 2,5-А и потоковым током 5-А. Входная сторона работает от одного 3-В до 5,5-В.На выходной стороне допускается диапазон питания от минимум 15 В до максимум 30 ВДва дополнительных входа CMOS контролируют состояние выхода драйвера шлюза.

Спецификация ISO 5851QDWRQ1

Особенности ISO5851QDWRQ1
Квалифицирован для автомобильных применений
Квалификация AEC-Q100 с такими результатами:
Тепловая степень устройства 1: диапазон температуры окружающей среды от 40°C до +125°C
Классификация устройства HBM уровень 3A
Уровень классификации CDM устройства C6
Минимальная временная иммунитетная мощность общего режима (CMTI) 100 кВ/μs при VCM = 1500 В
2.5-А пиковые источники и 5-А пиковые потоки потока
Краткая задержка распространения: 76 нс (тип);
110 нс (макс.)
2-А Активная застежка Миллера
Выходной кран короткой цепи
Сигнализация об аварийной сигнализации при обнаружении дезатурации на FLT и сброс через RST
Входный и выходный блокировщики низкого напряжения (UVLO) с указанием на "готовность" (RDY)
Активная выходная мощность Снижаемая и по умолчанию низкая выходная мощность с низким запасом или плавающими входами
Напряжение входной подачи от 3 до 5,5 В
Напряжение подачи 15-V до 30-V выходной драйвера
CMOS-совместимые входы
Отбрасывает входные импульсы и шумные транзиторы меньше 20 нс.
Изоляция, выдержка перенапряжения, напряжение 12800-VPK
Сертификации, связанные с безопасностью:
8000-VPK VIOTM и 2121-VPK VIORM Усиленная изоляция по DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
5700-VRMS Изоляция в течение 1 минуты на UL 1577
Уведомление о принятии компонента CSA 5A, стандарты конечного оборудования IEC 609501 и IEC 60601
Сертификация TUV согласно EN 61010-1 и EN 60950-1
Сертификация GB4943.1-2011 CQC
Все сертификации завершены

Применение ISO5851QDWRQ1
Изолированные IGBT и MOSFET приводы в:
Модули питания для электромобилей и электромобилей
Промышленные двигатели
Промышленные источники энергии
√ Инверторы солнечной энергии
Индукционное отопление
