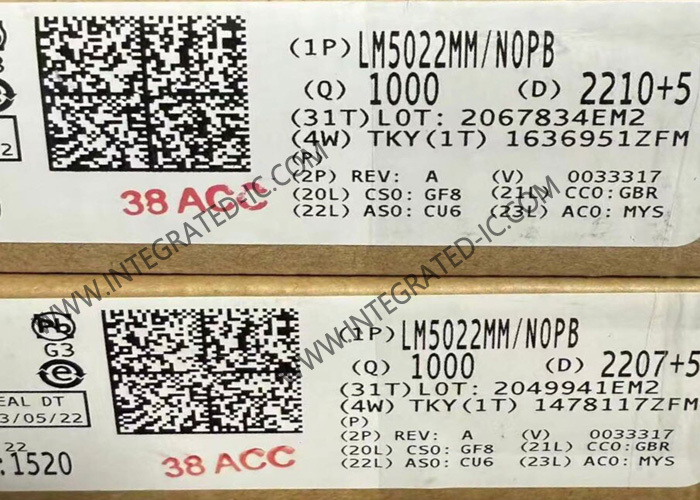

LM5022MM Интегральная схема чипа 60В контроллер нижнего плеча для повышающих и SEPIC преобразователей

LM5022MM Интегральная микросхема, 60 В, контроллер нижнего плеча для повышающих и SEPIC преобразователей

Описание продукта LM5022MM
Микросхема LM5022MM представляет собой высоковольтный контроллер N-канального MOSFET нижнего плеча, идеально подходящий для использования в повышающих и SEPIC регуляторах. Она содержит все функции, необходимые для реализации однотактных первичных топологий. Регулирование выходного напряжения основано на управлении по току, что упрощает проектирование компенсации контура, обеспечивая при этом внутреннюю прямую связь по входному напряжению. LM5022MM включает в себя регулятор запуска, который работает в широком диапазоне входных напряжений от 6 В до 60 В. ШИМ-контроллер разработан для работы на высоких скоростях, включая диапазон частот генератора до 2,2 МГц и общую задержку распространения менее 100 нс. Дополнительные функции включают в себя усилитель ошибки, прецизионный источник опорного напряжения, блокировку при пониженном напряжении сети, ограничение тока цикл за циклом, компенсацию наклона, мягкий запуск, возможность внешней синхронизации и тепловое отключение. LM5022MM выпускается в 10-контактном корпусе VSSOP.

Спецификация LM5022MM

Особенности LM5022MM
Внутренний регулятор запуска 60 В
Драйвер затвора MOSFET 1 А (пиковый)
Диапазон VIN: от 6 В до 60 В (работает до 3 В после запуска)
Ограничение рабочего цикла 90%
Программируемая UVLO с гистерезисом
Ограничение тока цикл за циклом
Внешняя синхронизация (AC-связь)
Установка частоты генератора одним резистором
Компенсация наклона
Регулируемый мягкий запуск
10-контактный корпус VSSOP

Применение LM5022MM
Повышающие преобразователи
SEPIC преобразователи
