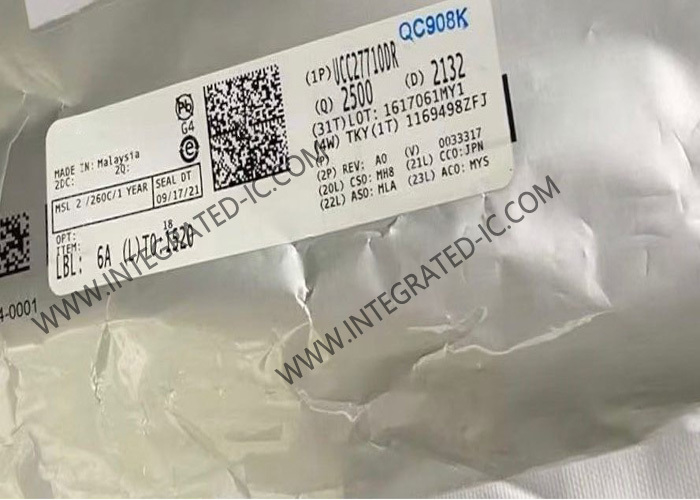

UCC27710DR Интегральная микросхема 620 В драйвер полумоста SOIC8 Драйверы затвора

Микросхема UCC27710DR, 620 В, драйвер полумоста SOIC8, драйверы затвора​

Обзоры продукции UCC27710DR

UCC27710DR - это драйвер верхнего и нижнего плеча на 620 В с источником 0,5 А, током стока 1,0 А, предназначенный для управления силовыми MOSFET или IGBT. Рекомендуемое рабочее напряжение VDD составляет от 10 В до 20 В для IGBT и от 10 В до 17 В для силовых MOSFET.

Спецификация UCC27710DR

Особенности UCC27710DR

Конфигурация верхнего и нижнего плеча
Два входа с блокировкой выхода и мертвым временем 150 нс
Полностью работоспособен до 620 В, абсолютный максимум 700 В на контакте HB
Рекомендуемый диапазон VDD от 10 В до 20 В
Пиковый выходной ток 0,5 А (источник), 1,0 А (сток)
Устойчивость к dv/dt 50 В/нс
Логика работает до –11 В на контакте HS
Допуск по отрицательному напряжению на входах –5 В
Большая безопасная рабочая область по отрицательному переходному процессу
Защита UVLO для обоих каналов
Небольшая задержка распространения (типичная 140 нс)
Согласование задержки (типичное 8 нс)
Плавающий канал, предназначенный для работы с подкачкой
Низкий ток покоя
Входы, совместимые с TTL и CMOS
Стандартный корпус SOIC-8
Все параметры указаны в диапазоне температур от –40 °C до +125 °C

Применение UCC27710DR
Привод двигателя (шаговые двигатели, HVAC, вентиляторы, электроинструменты, робототехника, дроны, сервоприводы)
Освещение, источник питания светодиодов, внутреннее освещение
Бытовая техника, стиральная машина и сушилка, холодильник
Индукционный нагрев
DC-to-AC инверторы
