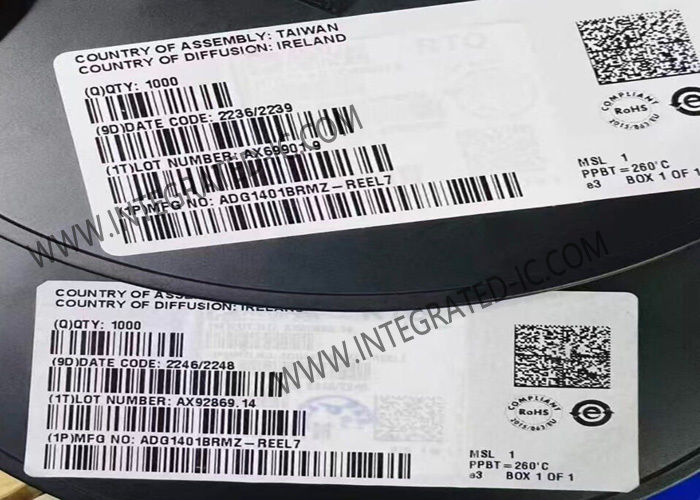

ADG1401BRMZ Интегральная схема, чип 1Ω сопротивление в открытом состоянии iCMOS SPST переключатели

ADG1401BRMZ Микросхема с интегральной схемой, сопротивление 1Ω в открытом состоянии, iCMOS SPST переключатели

Описание продукта ADG1401BRMZ
ADG1401BRMZ содержит однополюсный/однонаправленный (SPST) переключатель. На рисунке 1 показано, что при логическом входе 1 переключатель ADG1401 замкнут, а переключатель ADG1402 разомкнут. Каждый переключатель проводит одинаково хорошо в обоих направлениях при включении и имеет диапазон входного сигнала, который простирается до напряжений питания. В выключенном состоянии уровни сигнала до напряжений питания блокируются.

Характеристики ADG1401BRMZ

Особенности ADG1401BRMZ
Сопротивление в открытом состоянии 1 Ω
Неравномерность сопротивления в открытом состоянии 0.2 Ω
Непрерывный ток до 435 мА
8-выводные корпуса MSOP и 8-выводные корпуса LFCSP размером 3 мм × 2 мм
Не требуется питание VL
Входы, совместимые с логикой 3 В
Работа от шины до шины
Полностью специфицировано при +12 В, ±15 В, ±5 В

Основные характеристики продукта ADG1401BRMZ
Максимальное сопротивление в открытом состоянии 1.3 Ω при 25°C.
Минимальные искажения.
Цифровые входы, совместимые с логикой 3 В: VIH = 2.0 В, VIL = 0.8 В.
Не требуется логический источник питания VL.
8-выводные корпуса MSOP и 8-выводные корпуса LFCSP размером 3 мм × 2 мм.

Применение ADG1401BRMZ
Автоматическое испытательное оборудование
Системы сбора данных
Системы с батарейным питанием
Системы выборки и хранения
Маршрутизация аудиосигналов
Маршрутизация видеосигналов
Системы связи
Замена реле
