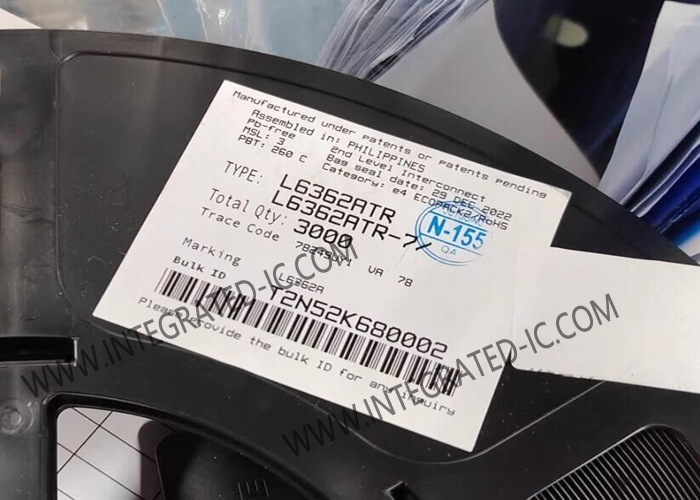

L6362ATR интегральная схема чип IO-Link коммуникационный приемник устройство IC VFDFPN12

L6362ATR - это трансивер IO-Link и SIO, совместимый с PHY2 (3-проводное соединение), поддерживающий режимы COM1 (4,8 кбод), COM2 (38,4 кбод) и COM3 (230,4 кбод). Выходной каскад может быть сконфигурирован как верхнее плечо, нижнее плечо или двухтактный и может управлять резистивными, емкостными и индуктивными нагрузками.

L6362ATR может быть подключен к микросхеме датчика в промышленной среде 24 В. Промышленной средой может быть ПЛК, мастер IO-Link, реле или клапан. L6362ATR защищен от обратной полярности между выводами VCC, GND, OUTH, OUTL и I/Q. Кроме того, ИС защищена от короткого замыкания на выходе, перенапряжения и импульсного напряжения (амплитуда импульса ±1 кВ, длительность импульса 1,2/50 мкс, импеданс источника 500 Ом).

• Напряжение питания от 7 В до 36 В
• Совместимость с входами/выходами 5 В и 3,3 В
• Выбираемый линейный регулятор 5 В или 3,3 В, 10 мА
• Пороговое значение вмешательства по выходному току 0,3 А
• Полная защита:
  • Обратная полярность
  • Перегрузка с функцией отключения
  • Перегрев
  • Пониженное и повышенное напряжение
  • Обрыв провода GND и VCC
• Рабочая температура окружающей среды от -40 до +125 °C
• Выбираемые выходные каскады: верхнее плечо, нижнее плечо, двухтактный
• Подходит для управления нагрузками L, C и R
• Возможность управления выходной нагрузкой 30 мкФ
• Возможность переключения индукторов до 500 мДж
• Поддерживается обнаружение пробуждения
• Быстрое размагничивание индуктивных нагрузок
• Поддерживаются режимы COM1, COM2 и COM3
• Миниатюрный корпус VFDFPN 12L (3x3x0,90 мм)

• Промышленные датчики
• Автоматизация производства
• Управление технологическими процессами
