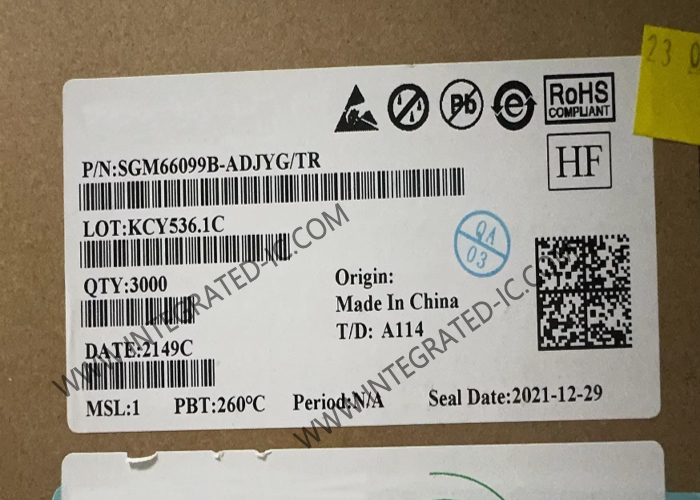

SGM66099B-ADJYG Интегрированная схема чип синхронный преобразователь усиления Step-Up регуляторы

SGM66099B-ADJYG - это синхронный повышающий преобразователь с ультранизким током покоя, работающий при входном напряжении от 1,15 В до 5,2 В, что делает его подходящим для литиево-марганцевых батарей, никель-металлогидридных и литий-ионных перезаряжаемых батарей.

При типичном токе покоя 1,7 мкА этот преобразователь максимизирует эффективность при легкой нагрузке и продлевает время работы от батареи. Он может выдавать выходной ток 300 мА при преобразовании от 3,3 В до 5 В, достигая эффективности до 93% при нагрузке 200 мА.

Устройство имеет режим понижения, при котором желаемое выходное напряжение регулируется, даже когда входное напряжение выше выходного. Когда входное напряжение на 300 мВ выше установленного значения выходного напряжения, устройство переходит в режим сквозного прохождения.

• Диапазон входного напряжения: от 1,15 В до 5,2 В
• Ультранизкий ток покоя
• 1,7 мкА (ТИП.) ультранизкий IQ в вывод VOUT
• 0,05 мкА (ТИП.) ультранизкий IQ в вывод VIN
• Работа на фиксированной частоте 1,2 МГц
• Регулируемое выходное напряжение от 2,5 В до 5,2 В
• Версия с фиксированным выходным напряжением 5,0 В
• Режим энергосбережения для повышения эффективности при низкой выходной мощности
• Регулируемое выходное напряжение в режиме понижения
• Истинное отключение во время выключения
• Эффективность до 93% при нагрузке от 10 мА до 300 мА
• Диапазон рабочих температур от -40℃ до +85℃
• Доступно в зеленых корпусах WLCSP-1.22×0.83-6B

• Смещение ЖК-дисплея
• Смещение светодиода оптического монитора сердечного ритма
• Портативные и носимые устройства
• Маломощные беспроводные приложения
• Системы с батарейным питанием
