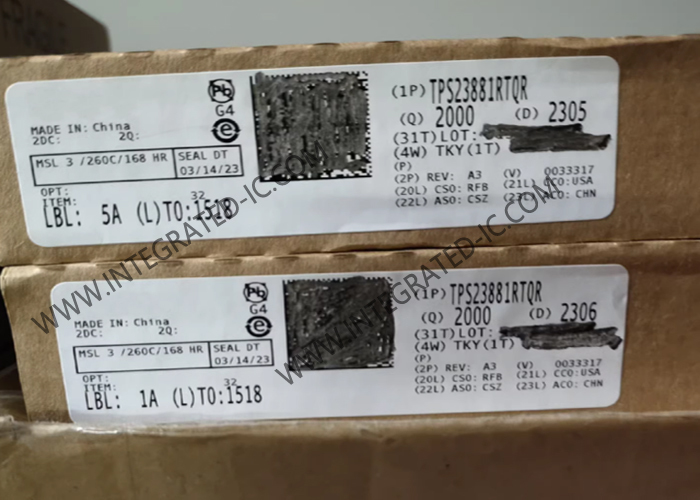

TPS23881RTQR Интегральная микросхема 8-канального контроллера PoE 2 PSE Power Over Ethernet
Атрибуты продукта
| Атрибут |
Значение |
| Номер детали |
TPS23881RTQR |
| Ограничение по току |
75 мА |
| Сопротивление включения - Макс. |
200 мОм |
| Рабочий ток питания |
6 мА |
| Выходная мощность |
90 Вт |
| Тип |
Оборудование для подачи питания - PSE |
Описание продукта
TPS23881RTQR - это 8-канальный контроллер оборудования для подачи питания (PSE), предназначенный для подачи питания по кабелям Ethernet в соответствии со стандартом IEEE 802.3bt. Восемь отдельных каналов питания могут быть настроены в любой комбинации портов PoE с 2 парами (1 канал) или 4 парами (2 канала). Контроллер PSE может обнаруживать устройства с питанием (PD), имеющие действительную подпись, завершать взаимную идентификацию и подавать питание.
Спецификации
| Тип |
Контроллер (PSE) |
| Количество каналов |
8 |
| Мощность - Макс. |
127 Вт |
| Внутренний(е) переключатель(и) |
Нет |
| Вспомогательное зондирование |
Нет |
| Стандарты |
802.3at (PoE+), 802.3bt |
| Напряжение - Питание |
3 В ~ 3,6 В, 44 В ~ 57 В |
| Ток - Питание |
6 мА |
| Рабочая температура |
-40°C ~ 125°C |
| Тип монтажа |
Поверхностный монтаж |
| Корпус / Корпус |
56-VFQFN с открытой площадкой |
| Корпус устройства поставщика |
56-VQFN (8x8) |
Особенности
- Решение IEEE 802.3bt PSE для приложений PoE 2 Type 3 или Type 4 Power over Ethernet
- Восемь независимых каналов PSE
- Программируемая память SRAM
- Программируемая точность ограничения мощности ±2,5%
- Резистор измерения тока 200 мΩ
- Измерение емкости устаревших PD
- Выбор распределения питания по портам с 2 или 4 парами (15,4 Вт, 30 Вт, 45 Вт, 60 Вт, 75 Вт или 90 Вт)
- Совместимость с PD с одной и двойной подписью
- Выделенный 14-битный интегрирующий АЦП тока на порт
- Помехозащищенный MPS для отключения постоянного тока с точностью измерения тока 2%
- 1- или 3-битный вход быстрого отключения порта
- Автоматическое обнаружение класса и измерение мощности
- Защита от бросков тока и операционного складывания
- Гибкие режимы работы, управляемые процессором (автоматический, полуавтоматический и ручной / диагностический)
- Мониторинг напряжения и телеметрия на порт
- Рабочая температура от -40°C до +125°C
Приложения
- Видеорегистратор (NVR, DVR и т. д.)
- Коммутатор для малого бизнеса
- Коммутаторы кампуса и филиалов
