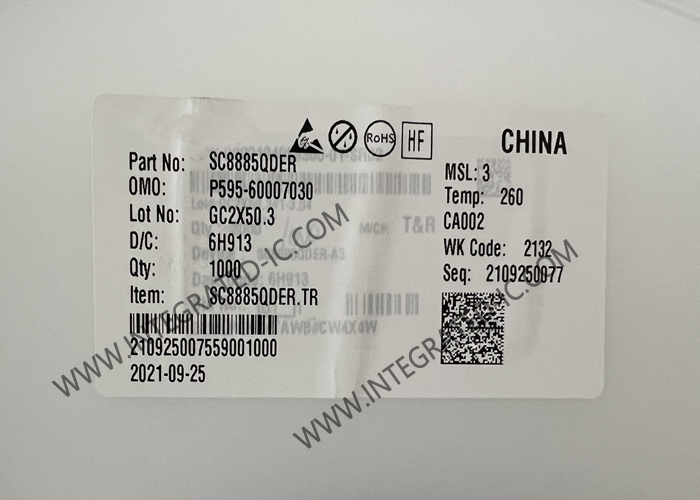

Интегральная схема SC8885QDER, синхронный двунаправленный контроллер зарядного устройства Buck-Boost
Описание продукта
SC8885QDER - это синхронное зарядное устройство buck-boost, которое поддерживает режимы понижения, повышения и buck-boost во время прямой зарядки или обратной разрядки. SC8885QDER управляет зарядкой аккумулятора от 1 до 4 элементов от широкого диапазона входного напряжения от 3,5 В до 28 В, поддерживая предварительную зарядку, зарядку постоянным током, зарядку постоянным напряжением. Режим разрядки аккумулятора поддерживает широкий диапазон выходного напряжения от 3 В до 24 В с разрешением 8 мВ.
Технические характеристики
| Диапазон VIN |
3,5~24 В |
| Абс. VIN (макс.) |
29 В |
| Количество элементов батареи |
1-4s |
| Ток зарядки (макс.) |
8A |
| Топология |
Buck-boost |
| Напряжение OTG |
3В-24В |
| Прогр. напряжение OTG |
I2C Prog |
| Макс. ток OTG |
6.4A |
| Рекомендуемый уровень мощности приложения |
65 Вт (тип.) |
| I2C Ctrl |
да, SMBus |
| Прогр. Ilim |
I2C prog или ext. res |
| АЦП |
10-бит |
| PowerPath |
NVDC PowerPath |
| Особенности |
Режим пиковой мощности, VAP, монитор питания PTM, /PROCHOT |
| Корпус |
QFN 4x4 |
Особенности
- Широкий диапазон входного напряжения: от 3,5 В до 28 В, устойчивость к 30 В
- Высокоэффективное преобразование Buck-Boost
- Зарядное устройство Buck-Boost для батарей от 1 до 4 элементов
- Управление зарядкой, включая предварительную зарядку, быструю зарядку, зарядку постоянным напряжением, автоматическое пробуждение
- Режим обратной разрядки, диапазон выходного напряжения: от 3 В до 24 В с разрешением 8 мВ, соответствие стандартам USB PD 3.0
- Управление NVDC PowerPath и динамическое управление питанием
- Интерфейс SMBus
- Ограничение входного тока, установленное внешним резистором и внутренним регистром
- Частота переключения: 800 кГц / 1,2 МГц
- Встроенный вывод PSYS/IADPT/IBAT для мониторинга мощности и тока, соответствует стандарту Intel IMVP8/9
- Встроенный вывод индикации перегрева процессора (/PROCHOT)
- Режим сквозного прохождения (PTM)
- Встроенная активная защита VMIN (VAP) для дополнения пиковой мощности системы, когда существует только батарея
- 2-уровневое ограничение входного тока для пиковой мощности ЦП
- Алгоритм оптимизатора входного тока (ICO) для максимальной мощности адаптера
- Режим обучения и режим отгрузки для системного применения
- Встроенный 10-битный высокоточный АЦП
