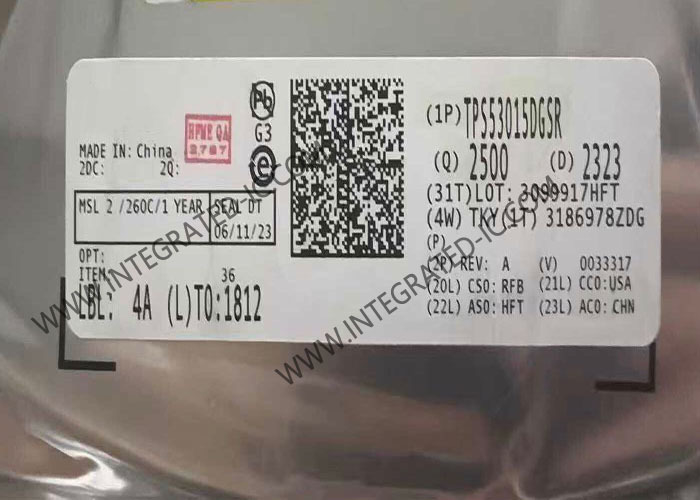

TPS53015DGSR Интегральная микросхема D-CAP2™ Синхронный понижающий преобразователь с PGOOD
Описание продукта
Устройство TPS53015DGSR представляет собой одноканальный адаптивный синхронный понижающий контроллер с режимом D-CAP2™. Устройство позволяет разработчикам систем создавать полный набор регуляторов шины питания для различного конечного оборудования с экономичным количеством внешних компонентов и низким током в режиме ожидания.
Технические характеристики
| Тип выхода |
Драйвер транзистора |
| Функция |
Понижающий |
| Конфигурация выхода |
Положительный |
| Топология |
Понижающий |
| Количество выходов |
1 |
| Фазы выхода |
1 |
| Напряжение - питание (Vcc/Vdd) |
4,5 В ~ 28 В |
| Частота - переключение |
500 кГц |
| Синхронный выпрямитель |
Да |
| Синхронизация тактирования |
Нет |
| Функции управления |
Включение, Power Good |
| Рабочая температура |
-40°C ~ 85°C (TA) |
Особенности
- Управление режимом D-CAP2™
- Быстрая переходная характеристика
- Не требуются внешние детали для компенсации контура
- Совместимость с керамическими выходными конденсаторами
- Высокая начальная точность опорного напряжения (±1%)
- Широкий диапазон входного напряжения от 4,5 В до 28 В
- Выходное напряжение от 0,77 В до 7 В
- Определение тока без потерь со стороны низкого плеча RDS(on)
- Фиксированное время мягкого запуска: 1,4 мс
- Мягкий запуск без погружения
- Частота переключения: 500 кГц
- Поцикловое ограничение по току
- Auto-Skip Eco-Mode™ для высокой эффективности при легкой нагрузке
- Выход Power-good
- Защита OCL/OVP/UVP/UVLO/TSD
- Адаптивные драйверы затворов со встроенным повышающим PMOS-переключателем
- Термокомпенсированный OCP, 4000 ppm/°C
- 10-контактный VSSOP
Применения
- Регулирование в точке нагрузки в системах с низким энергопотреблением для широкого спектра применений
- Блок питания цифрового телевидения
- Домашний сетевой терминал
- Цифровая приставка (STB)
- DVD-плеер / рекордер
- Игровые приставки и другие
