PMBus 1.2 Compliant Integrated Circuit Chip DC-DC Converter with 20A Output Current and 4.5V to 18V Input Voltage

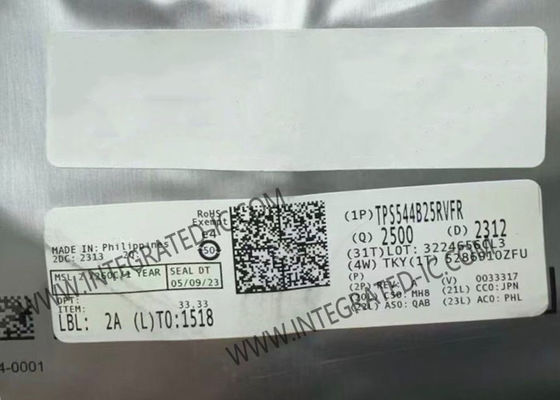

Большие изображения : PMBus 1.2 Compliant Integrated Circuit Chip DC-DC Converter with 20A Output Current and 4.5V to 18V Input Voltage

Подробная информация о продукте:

Место происхождения:	CN
Фирменное наименование:	Original Factory
Сертификация:	Lead free / RoHS Compliant
Номер модели:	TPS544B25RVFR

Оплата и доставка Условия:

Количество мин заказа:	10
Цена:	Contact for Sample
Упаковывая детали:	LQFN-40
Время доставки:	3-5 рабочих дней
Условия оплаты:	T/T.
Поставка способности:	10000 штук в день

контакт

PMBus 1.2 Compliant Integrated Circuit Chip DC-DC Converter with 20A Output Current and 4.5V to 18V Input Voltage

Описание

Номер части:	TPS544B25RVFR	Выходное напряжение::	500 mV к 5,5 v
Выходной ток::	20 a	Количество выходов::	1 вывод
Входное напряжение - мин::	4,5 В.	Входное напряжение - макс::	18 В
Выделить:	PMBus 1.2 Compliant Integrated Circuit Chip , 20A Output Current DC-DC Converter , 4.5V to 18V Input Voltage Buck Converter

TPS544B25RVFR Integrated Circuit Chip SWIFT™ Synchronous Buck Converters With PMBus™

Product Description

The TPS544B25RVFR is a PMBus 1.2 compliant, non-isolated DC-DC converter with integrated FETs, capable of high-frequency operation and 20-A or 30-A current output from a compact 5 mm * 7 mm package. Its high-frequency, low-loss switching is enabled by an integrated NexFET™ power stage and optimized drivers, making it ideal for high-density power solutions. The PMBus interface supports AVS through VOUT_COMMAND, flexible converter configuration, and monitoring of key parameters including output voltage, current, and optional external temperature. Fault condition responses can be customized to restart, latch-off, or ignore based on system requirements.

Specifications

Function	Step-Down
Output Configuration	Positive
Topology	Buck
Output Type	Adjustable
Number of Outputs	1
Voltage - Input (Min)	4.5V
Voltage - Input (Max)	18V
Voltage - Output (Min/Fixed)	0.5V
Voltage - Output (Max)	5.5V
Current - Output	20A
Frequency - Switching	200kHz ~ 1MHz
Synchronous Rectifier	Yes
Operating Temperature	-40°C ~ 125°C (TJ)

Key Features

PMBus 1.2 Compliant Converters: 20 A and 30 A
Input Voltage Range: 4.5 V to 18 V
Output Voltage Range: 0.5 V to 5.5 V
Compact 5 mm * 7 mm LQFN Package
Single Thermal Pad
Integrated 5.5-mΩ and 2.0-mΩ Stacked NexFET™ Power Stage
500-mV to 1500-mV Reference for Adaptive Voltage Scaling (AVS) and Margining through PMBus
0.5% Reference Accuracy at 600 mV and Above
Lossless Low-Side MOSFET Current Sensing
Voltage Mode Control with Input Feed-Forward
Differential Remote Sensing
Monotonic Start-Up into Pre-Biased Output
Output Voltage and Output Current Reporting
External Temperature Monitoring with 2N3904 Transistor
Programmable via the PMBus interface
VOUT_COMMAND and AVS VOUT Transition Rate
Overcurrent Protection with Thermal Compensation
UVLO, Soft-Start and Soft-Stop
PGOOD, OV, UV, OT Levels
Customizable Fault Responses
Turn-On and Turn-Off Delays
Thermal Shutdown
Pin Strapping for Switching Frequency: 200 kHz to 1 MHz
Frequency Synchronization to an External Clock
Footprint Compatible 20-A, 30-A Converters

Applications

Test and Instrumentation
Ethernet Switches, Optical Switches, Routers, Base Stations
Servers
Enterprise Storage SSD
High-Density Power Solutions
