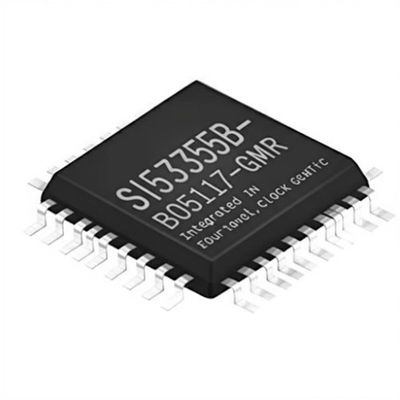

SI5335B-B05117-GMR Интегральная микросхема, 200 МГц, четырехканальный генератор тактовых импульсов
Описание продукта
SI5335B-B05117-GMR - это высокогибкий генератор тактовых импульсов, способный синтезировать четыре полностью независимые частоты, не связанные с целыми числами, до 350 МГц. Устройство имеет четыре банка выходов, каждый из которых поддерживает одну дифференциальную пару или два однополярных выхода.
Спецификации
| Спецификация |
Значение |
| Количество выходов |
4 выхода |
| Максимальная выходная частота |
200 МГц |
| Максимальная входная частота |
200 МГц |
| Корпус/Упаковка |
QFN-24 |
| Рабочий цикл - Макс. |
60 % |
| Джиттер |
1 пс |
| Напряжение питания - Макс. |
3.63 В |
| Напряжение питания - Мин. |
1.71 В |
| Рабочий ток питания |
45 мА |
| Минимальная рабочая температура |
-40 °C |
| Максимальная рабочая температура |
+85 °C |
| Рабочее напряжение питания |
1.8 В, 2.5 В, 3.3 В |
Основные характеристики
- Технология Low power MultiSynth™ обеспечивает независимый синтез четырех частот, не зависящий от частоты
- Настраивается как генератор тактовых импульсов или устройство буферизации тактовых импульсов
- Три независимые, назначаемые пользователем, выбираемые контактами конфигурации устройства
- Высоко настраиваемые выходные драйверы с четырьмя дифференциальными выходами, восемью однополярными выходами тактовых импульсов или их комбинацией
- Низкий фазовый джиттер 0,7 пс RMS
- Гибкие варианты входных ссылок, включая внешний кристалл, CMOS-вход, SSTL/HSTL-вход и дифференциальный вход
- Независимо настраиваемые выходы поддерживают любую частоту или формат
- Независимое выходное напряжение на драйвер: 1.5, 1.8, 2.5 или 3.3 В
- Однополярное питание ядра с отличным PSRR: 1.8, 2.5, 3.3 В
- До пяти назначаемых пользователем функций контактов упрощают проектирование системы
- Сигнал тревоги потери сигнала
- Совместимость с общими тактовыми импульсами PCIe Gen 1/2/3/4
- Соответствие PCIe Gen 3 SRNS
- Две выбираемые настройки полосы пропускания контура: 1.6 МГц или 475 кГц
- Легко настраивается с помощью веб-утилиты
- Компактный размер: 4 x 4 мм, корпус 24-QFN
- Низкое энергопотребление: 45 мА (режим PLL), 12 мА (режим буфера)
- Широкий диапазон рабочих температур: от -40 до +85 °C
Применения
- Коммутатор/маршрутизатор Ethernet
- PCI Express Gen 1/2/3/4
- Ослабление джиттера PCIe
- Ослабление джиттера DSL
- Синхронизация широковещательного видео/аудио
- Тактирование процессора и FPGA
- MSAN/DSLAM/PON
- Fibre Channel, SAN
- Линейные карты Telecom
- Сети 1 Гбит/с и 10 Гбит/с
