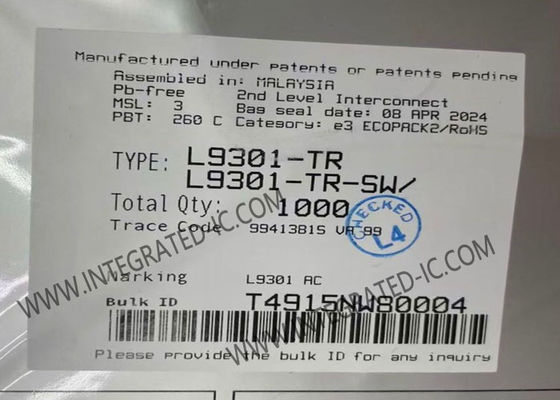

L9301-TR Интегральная схема октального драйвера нижнего плеча для автомобильной промышленности с 8 драйверами, 8 выходами и выходным током 2,2 А в корпусе PowerSSO-36

L9301-TR представляет собой восьмиканальный драйвер с управлением по SPI (Serial Peripheral Interface) с 4 высокими/низкими и 4 низкими драйверами, оснащенный встроенными PowerMOS в качестве диодов рециркуляции для управления нагрузкой PWM.

L9301-TR содержит 12 PowerMOS: 4 настраиваемых драйвера High/Low side с Ronmax = 0,6 Ом (DRN1-4, SRC1-4), 4 низких драйвера с Ronmax = 0,6 Ом (OUT1-4) и 4 низких драйвера с Ronmax = 0,3 Ом (OUT5-8).

• Соответствует AEC-Q100
• Восемь встроенных PowerMOS, настраиваемых как:
  • 8 низких сторон ON-OFF с RON(max) = 0,3 Ом при Tj = 175 °C
  • High/low side PWM с RON(max) = 0,6 Ом при Tj = 175 °C и 4 Low side с RON(max) = 0,3 Ом при Tj = 175 °C
• Рабочее напряжение питания от батареи от 5 В до 18 В
• Рабочее напряжение питания Vdd от 4,75 В до 5,25 В
• Логические входы, совместимые с TTL/CMOS
• Зажим выходного напряжения 37 В тип. в конфигурации low-side
• Интерфейс SPI для управления выходами и для обмена данными диагностики
• Дополнительные входы PWM для 8 выходов
• Защита от перегрева
• Обрыв нагрузки, короткое замыкание на GND, короткое замыкание на VB
• Диагностика перегрузки по току в режиме фиксации или без фиксации для каждого канала
• Управляемый SR для улучшения поведения EMC

• Автомобильная промышленность
• Кузов и удобства
• Шасси и безопасность
• Силовая установка для ДВС
