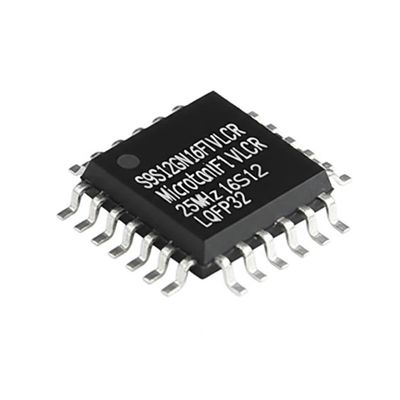

S9S12GN16F1VLCR Микроконтроллер MCU 25 МГц 16-бит HCS12 Микроконтроллер IC LQFP32
Описание продукта
S9S12GN16F1VLCR - это оптимизированный 16-битный микроконтроллер автомобильного класса, разработанный для небольших объемов памяти программ до 16 КБ. Он оснащен EEPROM с небольшим размером сектора стирания 4 байта для упрощенного использования клиентом. Этот микроконтроллер специально предназначен для общих автомобильных приложений, требующих связи CAN или LIN/J2602, включая контроллеры кузова, обнаружение пассажиров, дверные модули, контроллеры сидений, приемники RKE, интеллектуальные приводы, модули освещения и интеллектуальные распределительные коробки.
Спецификации
| Серия |
HCS12 |
| Ядро процессора |
12V1 |
| Размер ядра |
16-бит |
| Скорость |
25 МГц |
| Связь |
IrDA, LINbus, SCI, SPI |
| Периферия |
LVD, POR, PWM, WDT |
| Количество входов/выходов |
26 |
| Размер памяти программ |
16 КБ (16K x 8) |
| Тип памяти программ |
FLASH |
| Размер EEPROM |
512 x 8 |
| Размер RAM |
1K x 8 |
| Напряжение - питание (Vcc/Vdd) |
3.13 В ~ 5.5 В |
| Преобразователи данных |
A/D 8x10b |
| Тип осциллятора |
Внутренний |
| Рабочая температура |
-40°C ~ 105°C (TA) |
| Тип монтажа |
Поверхностный монтаж |
| Корпус поставщика |
32-LQFP (7x7) |
| Корпус / Упаковка |
32-LQFP |
Основные характеристики
- Ядро процессора S12
- До 240 Кбайт встроенной флэш-памяти с ECC
- До 4 Кбайт EEPROM с ECC
- До 11 Кбайт встроенной SRAM
- Множитель частоты с фазовой автоподстройкой (IPLL) с внутренним фильтром
- Осциллятор Пирса с амплитудным управлением 4-16 МГц
- Внутренний RC-осциллятор 1 МГц
- Модуль таймера (TIM), поддерживающий до восьми каналов
- Модуль широтно-импульсной модуляции (PWM) с восемью 8-битными каналами
- До 16-канального аналого-цифрового преобразователя (АЦП) последовательного приближения с разрешением 10 или 12 бит
- До двух 8-битных цифро-аналоговых преобразователей (ЦАП)
- До одного аналогового компаратора 5 В (ACMP)
- До трех модулей последовательного периферийного интерфейса (SPI)
- До трех модулей последовательного коммуникационного интерфейса (SCI), поддерживающих связь LIN
- До одного модуля многомасштабируемой сети контроллера (MSCAN) (поддержка протокола CAN 2.0A/B)
- Встроенный регулятор напряжения (VREG) для регулирования входного напряжения и всех внутренних напряжений
- Автономное периодическое прерывание (API)
- Прецизионный фиксированный опорный источник напряжения для преобразований АЦП
- Дополнительный модуль аттенюатора опорного напряжения для повышения точности АЦП
