DRV3245AQPHPRQ1 Трехфазный драйвер затвора для автомобильной промышленности, выходной ток 1A, напряжение 4.5В - 45В, корпус HTQFP48

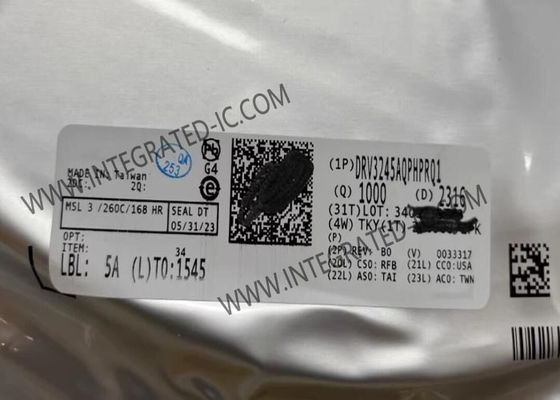

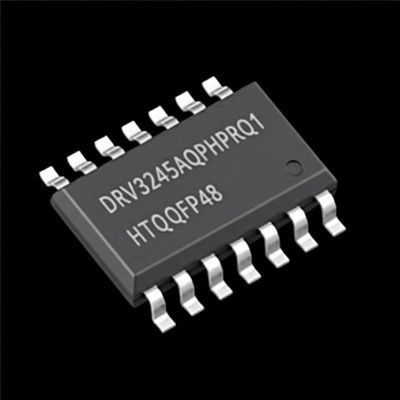

Большие изображения : DRV3245AQPHPRQ1 Трехфазный драйвер затвора для автомобильной промышленности, выходной ток 1A, напряжение 4.5В - 45В, корпус HTQFP48

Подробная информация о продукте:

Место происхождения:	CN
Фирменное наименование:	Original Factory
Сертификация:	Lead free / RoHS Compliant
Номер модели:	DRV3245AQPHPRQ1

Оплата и доставка Условия:

Количество мин заказа:	10
Цена:	Contact for Sample
Упаковывая детали:	HTQFP-48
Время доставки:	5-8 рабочих дней
Условия оплаты:	T/T, L/C, Western Union

контакт

DRV3245AQPHPRQ1 Трехфазный драйвер затвора для автомобильной промышленности, выходной ток 1A, напряжение 4.5В - 45В, корпус HTQFP48

Описание

Номер части:	DRV3245AQPHPRQ1	Тип:	3 фазы
Выходной ток:	1 а	Интерфейс:	SPI
Напряжение - поставка:	4.5V ~ 45V	Рабочая температура:	-40 °C ~ 125 °C (TA)
Выделить:	3-фазный контроллер шлюза , 1А Выходное токовое автомобильное ИС , 4Чип интегральной схемы от 5 до 45 В

DRV3245AQPHPRQ1 Интегральная схема (ИС) 3-фазного автомобильного драйвера затвора HTQFP48

Описание продукта

DRV3245AQPHPRQ1 - это ИС драйвера затвора полевых транзисторов для трехфазных приложений управления двигателем, разработанная в соответствии с применимыми требованиями ISO 26262 для приложений функциональной безопасности.

DRV3245AQPHPRQ1 предоставляет три драйвера полумоста, каждый из которых способен управлять высоковольтным и низковольтным N-канальным MOSFET, а также обеспечивать сложную защиту и мониторинг полевых транзисторов. Драйвер заряда-насоса обеспечивает рабочий цикл 100% и поддерживает низкое напряжение батареи во время холодного запуска.

DRV3245AQPHPRQ1 также интегрирует диагностику и защиту для каждого внутреннего блока и обеспечивает поддержку общих системных диагностических проверок, каждая из которых может быть реализована и сообщена через SPI. Эта гибкость интегрированных функций позволяет устройству легко интегрироваться в различные архитектуры безопасности.

Технические характеристики

Тип двигателя	AC, DC \| Бесколлекторный DC (BLDC)
Функция	Драйвер
Конфигурация выхода	Полумост (3)
Интерфейс	SPI
Технология	NMOS
Ток - выход	1A
Напряжение - питание	4,5 В ~ 45 В
Напряжение - нагрузка	4,5 В ~ 45 В
Рабочая температура	-40°C ~ 125°C (TA)
Тип монтажа	Поверхностный монтаж
Корпус / Корпус	48-PowerTQFP
Корпус устройства поставщика	48-HTQFP (7x7)

Особенности

Рабочее напряжение от 4,5 В до 45 В
Программируемые пиковые токи управления затвором до 1 А
Драйвер затвора с зарядовым насосом для рабочего цикла 100%
Усилители тока-шунта и фазовые компараторы
3-PWM или 6-PWM входное управление до 20 кГц
Возможность коммутации в однополярном режиме PWM
Поддерживает цифровой интерфейс 3,3 В и 5 В
Последовательный периферийный интерфейс (SPI)
Теплоусиленный 48-контактный HTQFP

Функции защиты

Внутренние регуляторы, монитор напряжения батареи
SPI CRC
Монитор тактовой частоты
Аналоговый встроенный самотест
Программируемое управление мертвым временем
Предотвращение сквозного тока MOSFET
Мониторы перегрузки по току VDS MOSFET
Монитор напряжения затвор-исток в реальном времени
Предупреждение о перегреве и отключение

Приложения

Автомобильные приложения управления двигателем 12 В, включая:

Электрическое усиление руля (EPS, EHPS)
Электрический тормоз и система помощи при торможении
Трансмиссии и насосы

Другие электронные компоненты в наличии

Номер детали	Корпус
INA310B3QDGKRQ1	VSSOP-8
F280037CSPTR	LQFP48
INA310B5QDGKRQ1	VSSOP-8
F280037SPT	LQFP48
F280034SPZ	LQFP-100
MSPM0L1304TRGER	VQFN-24
F280039CSPMR	LQFP64
TPSM33625RDNR	QFN-11
DRV3245SQPHPRQ1	HTQFP-48
TPSM82913RDUR	B0QFN-28
TPS7B8601BQDDARQ1	SOP8
INA296A5QDDFRQ1	SOT23-8
AMC1306M25EDWVR	SOIC-8
CSD95420RCB	27-PowerTFQFN
TPS1HC30BQPWPRQ1	14-HTSSOP
ADS131B23PHPR	48-HTQFP
AFE88101RRUR	24-WFQFN
LP591209MDRVREP	6-WDFN
F280039SPN	LQFP-80
TPS552892QWRYQRQ1	21-PowerVFQFN
LM74810MDRRR	12-WFDFN
F280033SPT	LQFP-48
CSD95430RRB	41-VQFN-CLIP
TPS36BA38ACADDFRQ1	SOT-23-8
TPS62902QRYTRQ1	9-TFQFN
TLV3012BQDBVRQ1	SOT-23-6
F280039SPM	LQFP64
ADC3562IRSB	40-WQFN
TPSM365R6RDNR	11-PowerFQFN
MSPM0L1304SRGER	24-VFQFN

FAQ

В. Ваши продукты оригинальные?

О: Да, все продукты оригинальные, новый оригинальный импорт - наша цель.

В: Какие у вас есть сертификаты?

О: Мы являемся компанией, сертифицированной по ISO 9001:2015, и членом ERAI.

В: Можете ли вы поддержать заказ небольшого количества или образец? Образец бесплатный?

О: Да, мы поддерживаем заказ образцов и небольшие заказы. Стоимость образца зависит от вашего заказа или проекта.

В: Как отправить мой заказ? Это безопасно?

О: Мы используем экспресс-доставку, такую как DHL, Fedex, UPS, TNT, EMS. Мы также можем использовать вашего предложенного экспедитора. Продукты будут хорошо упакованы и обеспечат безопасность, и мы несем ответственность за повреждение продукта вашего заказа.

В: Как насчет времени выполнения заказа?

О: Мы можем отправить складские детали в течение 5 рабочих дней. Если нет в наличии, мы подтвердим время выполнения заказа для вас на основе количества вашего заказа.
