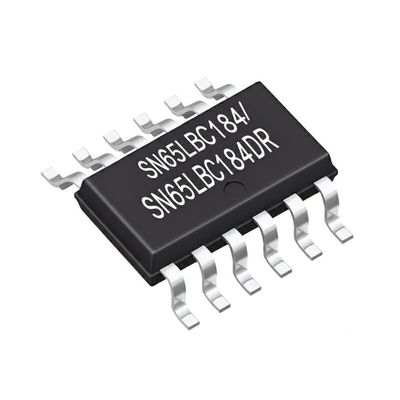

SN65LBC184DR Интегральная микросхема RS-485 приемопередатчика дифференциальной линии передачи данных
Описание продукта
SN65LBC184DR - это дифференциальный приемопередатчик линии передачи данных в стандартном корпусе SN75176 со встроенной защитой от высокоэнергетических шумовых помех. Этот приемопередатчик обеспечивает значительное повышение надежности благодаря лучшей устойчивости к шумовым помехам, наведенным на кабели передачи данных, по сравнению с большинством существующих устройств. Он предлагает надежный, недорогой интерфейс линии передачи данных с прямой связью (не требуется развязывающий трансформатор) без необходимости использования внешних компонентов.
SN65LBC184DR может выдерживать перенапряжения до 400 Вт пиковой мощности (типичное значение), что соответствует стандартной комбинированной волне, указанной в IEC 61000-4-5, которая имитирует перенапряжения от коммутации и вторичных эффектов молнии.
Технические характеристики
| Тип |
Приемопередатчик |
| Протокол |
RS422, RS485 |
| Количество драйверов/приемников |
1/1 |
| Дуплекс |
Полудуплекс |
| Гистерезис приемника |
70 мВ |
| Скорость передачи данных |
250 кбит/с |
| Напряжение питания |
4,75 В ~ 5,25 В |
| Рабочая температура |
-40°C ~ 85°C |
| Тип монтажа |
Поверхностный монтаж |
| Корпус / Корпус |
8-SOIC (0,154", ширина 3,90 мм) |
| Корпус устройства поставщика |
8-SOIC |
Основные характеристики
- Встроенное подавление переходных напряжений
- Защита от электростатического разряда для клемм шины превышает: ±30 кВ IEC 61000-4-2 (контактный разряд), ±30 кВ IEC 61000-4-2 (разряд в воздушный зазор), ±15 кВ модель человеческого тела EIA/JEDEC
- Защита от повреждения схемы 400 Вт пиковой мощности (типичное значение) в соответствии с IEC 61000-4-5
- Контролируемые скорости нарастания выходного напряжения драйвера для большей длины отрезков кабеля
- Работа на скорости 250 кбит/с в условиях электрических помех
- Отказоустойчивая конструкция приемника с разомкнутой цепью
- Нагрузка 1/4 единицы позволяет использовать 128 устройств на шине
- Защита от теплового отключения
- Защита от сбоев при включении и выключении питания
- Соответствует или превосходит стандарты TIA/EIA-485 (RS-485) и ISO/IEC 8482:1993(E)
- Низкий ток потребления в отключенном состоянии: максимум 300 мкА
- Совместимость по выводам с SN75176
Применения
- Промышленные сети
- Счетчики коммунальных услуг
- Управление двигателем
