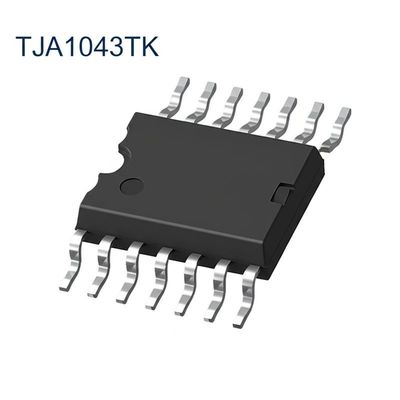

TJA1043TK Интегральная схема 5 Мбит/с Высокоскоростной CAN трансивер HVSON14
Описание продукта
Высокоскоростной CAN трансивер TJA1043TK обеспечивает интерфейс между контроллером протокола Controller Area Network (CAN) и физической двухпроводной шиной CAN. Этот трансивер разработан для высокоскоростных CAN-приложений в автомобильной промышленности, предлагая дифференциальную передачу и прием для микроконтроллера с контроллером протокола CAN.
Характеристики
| Тип |
Трансивер |
| Протокол |
CANbus |
| Количество драйверов/приемников |
1/1 |
| Дуплекс |
Полудуплекс |
| Гистерезис приемника |
120 мВ |
| Скорость передачи данных |
5 Мбит/с |
| Напряжение - питание |
4,5 В ~ 5,5 В |
| Рабочая температура |
-40°C ~ 150°C |
| Класс |
Автомобильный |
| Квалификация |
AEC-Q100 |
| Тип монтажа |
Поверхностный монтаж |
| Корпус / Корпус |
14-VDFN Exposed Pad |
| Корпус устройства поставщика |
14-HVSON (3x4.5) |
Основные характеристики
- Полностью соответствует ISO 11898-2:2003, ISO 11898-5:2007
- Симметрия задержки цикла позволяет обеспечить надежную связь при скорости передачи данных до 5 Мбит/с в быстрой фазе CAN FD
- Подходит для систем 12 В и 24 В
- Низкий уровень электромагнитного излучения (EME) и высокая электромагнитная помехоустойчивость (EMI)
- Вход VIO позволяет напрямую взаимодействовать с микроконтроллерами 3 В и 5 В
- Выход напряжения SPLIT для стабилизации уровня рецессивной шины
- Режим только прослушивания для диагностики узлов и локализации сбоев
- Доступен в корпусах HVSON14
- Бескорпусной корпус HVSON14 (3,0 мм * 4,5 мм) с улучшенной возможностью автоматического оптического контроля (AOI)
- Продукт темно-зеленого цвета (не содержит галогенов и соответствует требованиям RoHS)
Функции защиты и диагностики
- Высокая устойчивость к электростатическому разряду (ESD) на выводах шины
- Выводы шины и VBAT защищены от переходных процессов в автомобильных условиях
- Функция таймаута доминирования данных передачи (TXD) с диагностикой
- Обработчик короткого замыкания TXD-to-RXD с диагностикой
- Термозащита с диагностикой
- Обнаружение пониженного напряжения и восстановление на выводах VCC, VIO и VBAT
- Диагностика короткого замыкания шины
- Диагностика доминирующего зажима шины
- Диагностика холодного запуска (первое подключение аккумулятора)
