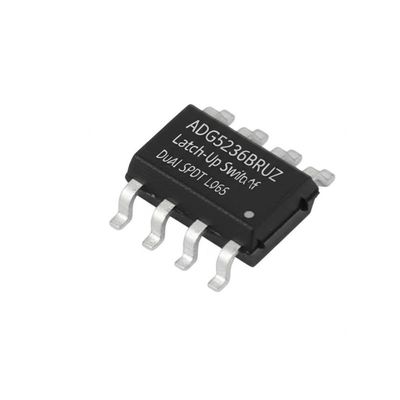

ADG5236BRUZ Интегральная микросхема, чип, высоковольтные переключатели Dual SPDT, устойчивые к защелкиванию
Описание продукта
ADG5236BRUZ - это монолитное КМОП-устройство, оснащенное двумя независимо выбираемыми переключателями SPDT (однополюсный/двухпозиционный). Корпус LFCSP включает вход EN для включения/выключения устройства. При отключении все каналы выключаются. Каждый переключатель проводит двунаправленно при активации и обрабатывает входные сигналы во всем диапазоне питания. Переключатели имеют действие переключения «разрыв-перед-соединением», что делает их идеальными для применений мультиплексоров.
Спецификации
| Параметр |
Значение |
| Схема переключения |
SPDT |
| Схема мультиплексора/демультиплексора |
2:1 |
| Количество схем |
2 |
| Сопротивление в открытом состоянии (макс.) |
160Ω |
| Соответствие канал-канал (ΔRon) |
1.3Ω |
| Напряжение - питание, однополярное (V+) |
9 В - 40 В |
| Напряжение - питание, двуполярное (V±) |
±9 В - ±22 В |
| Время переключения (Ton, Toff) (макс.) |
190 нс, 180 нс |
| Полоса пропускания -3 дБ |
266 МГц |
| Инжекция заряда |
-0.6 пК |
| Емкость канала (CS(off), CD(off)) |
2.5 пФ, 12 пФ |
| Ток - утечка (IS(off)) (макс.) |
100 пА |
| Перекрестные помехи |
-85 дБ при 1 МГц |
| Рабочая температура |
-40°C - 125°C (TA) |
Основные характеристики
- Устойчивость к защелкиванию при любых рабочих условиях
- Емкость выключенного источника 2,5 пФ
- Емкость выключенного стока 12 пФ
- Инжекция заряда −0,6 пК
- Низкий ток утечки: максимум 0,4 нА при 85°C
- Двуполярное питание ±9 В - ±22 В
- Однополярное питание 9 В - 40 В
- Максимальные значения напряжения питания 48 В
- Полностью специфицировано при ±15 В, ±20 В, +12 В и +36 В
- Диапазон аналогового сигнала от VSS до VDD
Основные характеристики продукта
1. Разделение траншеей защищает от защелкивания
Диэлектрическая траншея разделяет транзисторы каналов P и N, предотвращая защелкивание даже в условиях сильного перенапряжения.
2. Сверхнизкая емкость и инжекция заряда <1 пК
Исключительная целостность сигнала с минимальными помехами.
3. Двуполярное питание
Поддерживает биполярные аналоговые сигналы с двуполярным питанием до ±22 В.
4. Однополярное питание
Обрабатывает однополярные аналоговые сигналы с однополярным источником питания до 40 В.
5. Цифровые входы, совместимые с логикой 3 В
VINH = 2,0 В, VINL = 0,8 В.
6. Не требуется логическое питание VL
Упрощенные требования к питанию для упрощения интеграции системы.
Применения
Маршрутизация высоковольтных сигналов
Автоматическое испытательное оборудование
Аналоговые входные схемы
Прецизионный сбор данных
Промышленное приборостроение
Выбор усиления усилителя
Замена реле
