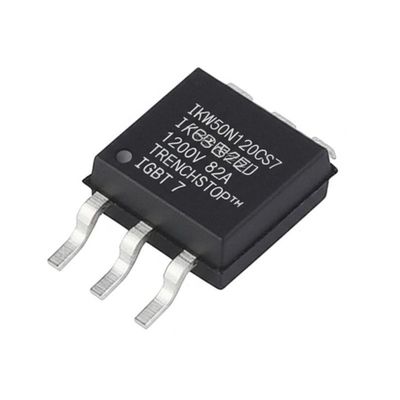

IKW50N120CS7 Интегральная схема 1200 В 82 А TRENCHSTOP™ IGBT 7 транзисторов
Описание продукта
IKW50N120CS7 - это 1200 В, прочный к короткому замыканию TRENCHSTOP™ IGBT с 7 транзисторами и антипараллельным диодом в корпусе TO-247. Этот компонент обеспечивает низкое VCEsat для достижения очень низких потерь проводимости в целевых приложениях. Совместно упакованный очень мягкий и быстрый диод с управляемым эмиттером помогает минимизировать потери при переключении, способствуя общему снижению общих потерь.
Технические характеристики
| Серия |
TRENCHSTOP™ |
| Тип IGBT |
Trench Field Stop |
| Напряжение - пробой коллектор-эмиттер (макс.) |
1200 В |
| Ток - коллектор (Ic) (макс.) |
82 А |
| Ток - коллектор импульсный (Icm) |
150 А |
| Vce(on) (макс.) @ Vge, Ic |
2 В @ 15 В, 50 А |
| Мощность - макс. |
428 Вт |
| Энергия переключения |
2,8 мДж (вкл.), 2,2 мДж (выкл.) |
| Тип входа |
Стандартный |
| Заряд затвора |
290 нК |
| Td (вкл/выкл) @ 25°C |
29 нс / 170 нс |
| Условие испытания |
600 В, 50 А, 2,3 Ом, 15 В |
| Время обратного восстановления (trr) |
165 нс |
| Рабочая температура |
-40°C ~ 175°C (TJ) |
| Тип монтажа |
Сквозное отверстие |
| Корпус / Корпус |
TO-247-3 |
| Корпус устройства поставщика |
PG-TO247-3 |
Основные характеристики
- VCE=1200 В
- IC=50 А
- IGBT в комплекте с полнотоковым, мягким и низким Qrr диодом
- Низкое напряжение насыщения VCE(sat) = 2,0 В при Tvj=175 °C
- Оптимизирован для жестких коммутационных топологий (2-L инвертор, 3-L NPC T-type)
- Устойчивость к короткому замыканию 8 µсек
- Широкий диапазон управляемости dv/dt
Применения
- Беспроводная зарядка в салоне
- Привод и управление серводвигателем
- Решения для однофазных строковых инверторов
- Управление двигателем
- Источники бесперебойного питания (ИБП)
