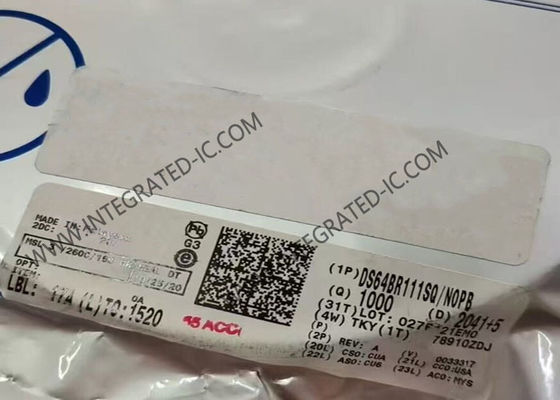

DS64BR111SQ Интегральная микросхема 6.4 Гбит/с двухканальный повторитель для последовательных линий WQFN24
Описание продукта
DS64BR111SQ - это сверхнизкомощный, высокопроизводительный двухканальный повторитель для последовательных линий со скоростью передачи данных до 6,4 Гбит/с. Разводка выводов DS64BR111 настроена как одна двунаправленная линия (один канал передачи, один канал приема).
DS64BR111SQ оснащен мощным 4-ступенчатым линейным эквалайзером непрерывного времени (CTLE), обеспечивающим усиление до +25 дБ на частоте 3,2 ГГц и открывающим входной глаз, который полностью закрыт из-за межсимвольных искажений (ISI), вызванных соединительными средами, такими как объединительная плата FR-4 или кабели AWG-30. Передатчик оснащен программируемым драйвером деакцентирования выходного сигнала с усилением до -12 дБ и позволяет выбирать уровни напряжения амплитуды от 700 мВ пик-пик до 1200 мВ пик-пик в соответствии с различными сценариями применения.
Технические характеристики
| Тип |
Буфер, ReDriver |
| Применения |
SAS, SATA |
| Вход |
CML |
| Выход |
CML |
| Скорость передачи данных (макс.) |
6.4 Гбит/с |
| Количество каналов |
2 |
| Время задержки |
230 пс |
| Кондиционирование сигнала |
Входная эквализация, деакцентирование выходного сигнала |
| Емкость - вход |
10 пФ |
| Напряжение - питание |
2,375 В ~ 3,6 В |
| Ток - питание |
50 мА |
| Рабочая температура |
-40°C ~ 85°C |
| Тип монтажа |
Поверхностный монтаж |
| Корпус / Корпус |
24-WFQFN с открытой площадкой |
| Корпус устройства поставщика |
24-WQFN (4x4) |
Основные характеристики
Двухканальный повторитель для скорости до 6,4 Гбит/с
1x двунаправленная линия
Низкое энергопотребление 65 мВт/канал (типовое), с возможностью отключения неиспользуемых каналов
Расширенные функции кондиционирования сигнала
Эквалайзер приема до +25 дБ
Деакцентирование передачи до -12 дБ
Управление VOD передачи: от 700 до 1200 мВ пик-пик
< 0,2 UI остаточного DJ при 6,4 Гбит/с
Программируется с помощью выбора контактов, EEPROM или интерфейса SMBus
Выбор однополярного питания: 2,5 В или 3,3 В
Сквозная разводка выводов в бессвинцовом корпусе WQFN 4 мм x 4 мм с 24 контактами
Рейтинг ESD HBM >5 кВ
Промышленный диапазон рабочих температур от -40 до 85°C
Применения
Высокоскоростные модули активного медного кабеля и объединительные платы FR-4 в системах связи FC, SAS, SATA 3/6 Гбит/с (с обнаружением 00B), InfiniBand, CPRI, OBSAI, RXAUI и многих других
