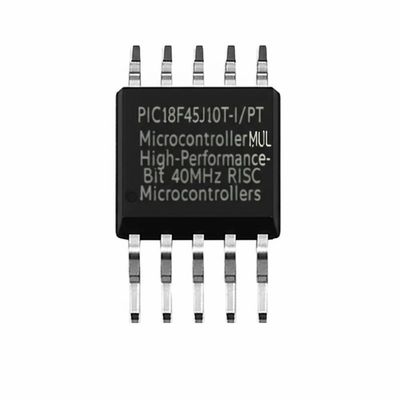

PIC18F45J10T-I/PT Микроконтроллер MCU Высокопроизводительные 8-битные 40МГц RISC микроконтроллеры
PIC18F45J10T-I/PT идеально подходит для приложений, требующих низкой стоимости, высокой скорости и улучшенных периферийных устройств последовательной связи. Этот микроконтроллер работает на частоте 40 МГц при напряжении питания 3 В и оснащен улучшенным USART с возможностью LIN, двумя синхронными последовательными портами с маскированием адреса для I2C, что делает его экономичным решением общего назначения для конструкций, требующих 1k Flash endurance, эмулируемой EEPROM и внешнего кварцевого резонатора или источника тактирования.
Технические характеристики
| Ядро процессора |
PIC |
| Размер ядра |
8-бит |
| Скорость |
40 МГц |
| Связь |
I2C, SPI, UART/USART |
| Периферийные устройства |
Обнаружение/сброс при пониженном напряжении, POR, PWM, WDT |
| Количество входов/выходов |
32 |
| Размер памяти программ |
32 КБ (16K x 16) |
| Тип памяти программ |
FLASH |
| Размер ОЗУ |
1K x 8 |
| Напряжение - питание (Vcc/Vdd) |
2,7 В ~ 3,6 В |
| Преобразователи данных |
А/Ц 13x10b |
| Тип осциллятора |
Внутренний |
| Рабочая температура |
-40°C ~ 85°C (TA) |
Особенности микроконтроллера
- Диапазон рабочего напряжения: от 2,0 В до 3,6 В
- Вход, устойчивый к напряжению 5,5 В (только цифровые выводы)
- Встроенный регулятор 2,5 В
- 4x фазовая автоподстройка частоты (PLL) доступна для кварцевых и внутренних осцилляторов
- Самопрограммирование под управлением программного обеспечения
- Низкое энергопотребление, высокоскоростная технология CMOS Flash
- Архитектура, оптимизированная для компилятора C, с дополнительным расширенным набором инструкций
- Уровни приоритетов для прерываний
- 8 x 8 одноцикловый аппаратный умножитель
- Расширенный сторожевой таймер (WDT) с программируемым периодом от 4 мс до 131 с
- Внутрисхемное последовательное программирование™ (ICSP™) с помощью двух контактов
- Внутрисхемная отладка (ICD) с тремя контрольными точками с помощью двух контактов
- Режимы управления питанием с переключением тактовой частоты
Гибкая структура осциллятора
- Два кварцевых режима, до 40 МГц
- Два режима внешнего тактирования, до 40 МГц
- Внутренний осциллятор 31 кГц
- Вторичный осциллятор с использованием Timer1 @ 32 кГц
- Двухскоростной запуск осциллятора
- Контроль тактовой частоты Fail-Safe для безопасного отключения, если периферийная тактовая частота останавливается
Основные характеристики периферийных устройств
- Высокий ток стока/истока 25 мА/25 мА (PORTB и PORTC)
- Три программируемых внешних прерывания
- Четыре прерывания изменения входа
- Один модуль захвата/сравнения/ШИМ (CCP)
- Один улучшенный модуль захвата/сравнения/ШИМ (ECCP) с несколькими выходами ШИМ
- Два модуля Master Synchronous Serial Port (MSSP)
- Один улучшенный адресуемый модуль USART, поддерживающий RS-485, RS-232 и LIN/J2602
- 10-битный, до 13-канальный модуль аналого-цифрового преобразователя
- Два аналоговых компаратора с мультиплексированием входов
