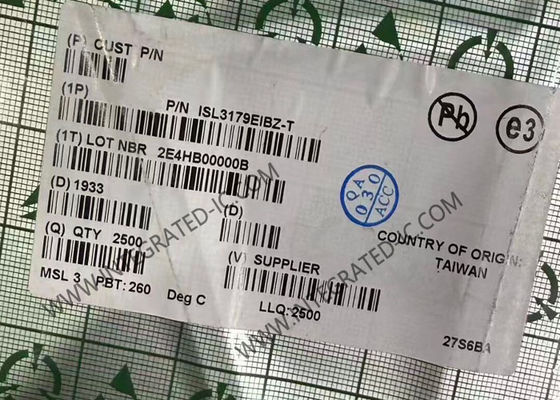

ISL3179EIBZ Интегральная микросхема 40 Мбит/с 3,3 В Полнофункциональные отказоустойчивые приемопередатчики RS-485/RS-422
Описание продукта
ISL3179EIBZ - это защищенный от электростатического разряда, одноканальный приемопередатчик с питанием 3,3 В, соответствующий стандартам RS-485 и RS-422 для сбалансированной связи. Каждое устройство имеет низкие токи шины (+220 мкА/-150 мкА), представляя собой «нагрузку 1/5 единицы» для шины RS-485. Это позволяет использовать до 160 приемопередатчиков в сети, не нарушая спецификацию RS-485 по максимальной нагрузке в 32 единицы и не требуя повторителей.
Технические характеристики
| Тип |
Приемопередатчик |
| Протокол |
RS422, RS485 |
| Количество драйверов/приемников |
1/1 |
| Дуплекс |
Полудуплекс |
| Гистерезис приемника |
28 мВ |
| Скорость передачи данных |
40 Мбит/с |
| Напряжение питания |
3 В ~ 3,6 В |
| Рабочая температура |
-40°C ~ 125°C |
Особенности
- Высокая защита от электростатического разряда на выводах ввода/вывода RS-485
- ISL3179E ±16,5 кВ IEC61000
- Уровень HBM класса 3 на всех остальных выводах (ISL3179E) >9 кВ
- Указано для работы при +125°C (только ISL3179EF)
- Высокая скорость передачи данных до 40 Мбит/с
- Входы логики, устойчивые к напряжению 5 В
- Нагрузка 1/5 единицы позволяет использовать до 160 устройств на шине
- Полнофункциональный отказоустойчивый (открытый, короткий, оконечный/неуправляемый) приемник
- Горячее подключение - выходы Tx и Rx остаются в трехстабильном состоянии во время включения питания
- Низкий ток покоя 4 мА (макс.)
- Режим отключения с низким током 1 мкА (макс.)
- Диапазон входного напряжения синфазного сигнала от -7 В до +12 В
- Трехстабильные выходы Rx и Tx
- Задержки распространения Tx/Rx 16/16,5 нс (макс.); перекос 1,5 нс (макс.)
- Работает от одного источника питания +3,3 В (допуск 10%)
- Ограничение тока и тепловое отключение для защиты от перегрузки драйвера
- Без свинца (соответствует RoHS)
Применения
- Системы контроллеров двигателей/датчиков положения
- Автоматизация производства
- Сети полевой шины
- Сети безопасности
- Системы управления окружающей средой зданий
- Сети промышленного/технологического контроля
