TPS61194PWPR 4-канальный высокоэффективный светодиодный управляющий IC с выходом 45 В в пакете HTSSOP-20

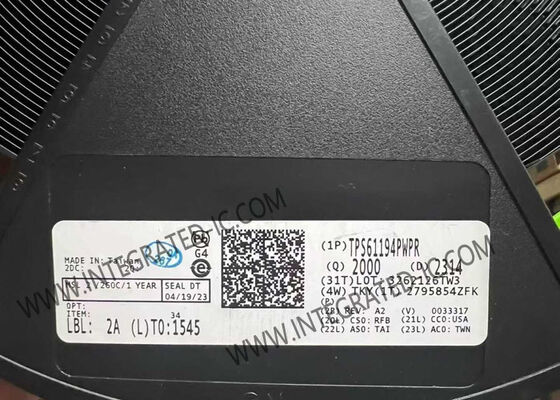

Большие изображения : TPS61194PWPR 4-канальный высокоэффективный светодиодный управляющий IC с выходом 45 В в пакете HTSSOP-20

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Original Factory
Сертификация:	Lead free / RoHS Compliant
Номер модели:	TPS61194PWPR

Оплата и доставка Условия:

Количество мин заказа:	10
Цена:	Contact for Sample
Упаковывая детали:	ХЦСОП-20
Время доставки:	5-8 РАБОЧИХ ДНЕЙ
Условия оплаты:	Т/Т,Л/К,Вестерн Юнион

контакт

TPS61194PWPR 4-канальный высокоэффективный светодиодный управляющий IC с выходом 45 В в пакете HTSSOP-20

Описание

Номер детали:	TPS61194PWPR	Количество выходов:	Выход 4
Выходной ток:	100 мА	Рабочая частота:	300 КГц к 2,2 MHz
Напряжение - выход:	45 В.	Рабочая температура:	-40 °C ~ 125 °C (TA)
Выделить:	4-канальный светодиодный управляющий IC , Чип высокоэффективной интегральной схемы , Выход 45В HTSSOP-20 IC

TPS61194PWPR Микросхема интегральной схемы Высокопроизводительный 4-канальный драйвер светодиодов HTSSOP-20

TPS61194PWPR - это высокоэффективный, малошумный, простой в использовании драйвер светодиодов с гибкостью для поддержки широкого спектра применений. Он имеет четыре высокоточных токовых стока, которые можно объединить для увеличения токовой нагрузки.

Обзор продукта

Эта интегральная схема включает в себя DC-DC преобразователь, поддерживающий работу как в режиме повышения, так и в режиме SEPIC. Преобразователь имеет адаптивное управление выходным напряжением на основе напряжений запаса по току светодиодов, минимизируя энергопотребление путем регулировки напряжения до самого низкого достаточного уровня во всех условиях. Для управления электромагнитными помехами DC-DC преобразователь поддерживает расширенный спектр для частоты переключения и внешнюю синхронизацию со специальным выводом.

Технические характеристики

Тип	DC DC регулятор
Топология	SEPIC, Step-Up (Boost)
Внутренний(е) переключатель(и)	Да
Количество выходов	4
Напряжение - питание (мин.)	4.5V
Напряжение - питание (макс.)	40V
Напряжение - выход	45V
Ток - выход / канал	100mA
Частота	300 кГц ~ 2,2 МГц
Диммирование	ШИМ
Применения	Подсветка
Рабочая температура	-40°C ~ 125°C (TA)
Тип монтажа	Поверхностный монтаж
Корпус / Корпус	20-PowerTSSOP (0.173", ширина 4.40 мм)
Корпус устройства поставщика	20-HTSSOP

Основные характеристики

Диапазон рабочих напряжений на входе от 4,5 В до 40 В
Четыре высокоточных токовых стока
Соответствие тока 1% (типичное)
Ток светодиодной строки до 100 мА на канал
Выходы можно объединять внешне для большего тока на строку
Высокий коэффициент диммирования 10 000:1 при 100 Гц
Встроенный преобразователь повышения/SEPIC для питания светодиодной строки
Выходное напряжение до 45 В
Частота переключения от 300 кГц до 2,2 МГц
Вход синхронизации переключения
Расширенный спектр для снижения электромагнитных помех
Расширенные функции обнаружения неисправностей
Выход неисправности
Входное напряжение OVP и UVLO
Обнаружение неисправности светодиода (обрыв и короткое замыкание)
Тепловое отключение
Минимальное количество внешних компонентов

Применения

Системы промышленной подсветки в панелях управления
Промышленный ПК
Оборудование для тестирования и измерения
